Руководство по замене подшипника компрессора кондиционера своими руками

Для чего нужны подшипники кондиционера на автомобили?

Подшипники для кондиционеров - это технические устройства, являющиеся опорными элементами вращающихся валов и осей. Они передают осевые и радиальные нагрузки, действующие на ось или вал, на корпус, раму и другие части оборудования. Кроме того, они удерживают вал в пространстве, обеспечивают качание и вращение с минимальными потерями энергии.

Причины и симптомы выхода из строя компрессорного подшипника

Независимо от того, включен кондиционер или нет, подшипник шкива работает, пока работает силовой агрегат автомобиля. Даже зимой, когда кондиционер практически не включается, подшипник работает без устали. Это основная причина его распада. При такой длительной эксплуатации не помогает даже наличие смазки: она загустевает от трения и нагрева, ее смазывающая способность снижается, что приводит к перегреву самой клетки. Чрезмерное натяжение ремня, соединяющего коленчатый вал с компрессором, увеличивает нагрузку на подшипник, что также не в лучшую сторону сказывается на продолжительности его работы.

Выход из строя такой важной детали может обернуться большими проблемами. Если подшипник компрессора кондиционера застрянет, его гнездо будет подвергаться значительным нагрузкам и начнет изнашиваться. В этом случае заменить подшипник вряд ли получится - придется менять весь компрессор или передок, что, конечно, недешевое удовольствие. Не менее серьезные последствия грозит и обрывом ремня сцепления компрессора, что неизбежно приведет к повреждению электропроводки в тех точках моторного отсека, куда будут поступать его отходы. Обрыв чреват появлением на капоте вмятин и вздутий, настолько сильными могут быть удары порванного ремня, крутящегося на большой скорости.

Повреждение и перегрев подшипников может вызвать повреждение обмотки электромагнитной муфты, что автоматически приведет к неработоспособности кондиционера. Замена сцепления не так уж и дорога в финансовом отношении, но вам придется повозиться почти так же, как замену всего компрессора.

именно с таким разнообразием проблем может грозить выход подшипника из строя и его преждевременная замена. Так что с этим делом лучше не задерживаться: при появлении первых признаков надвигающихся проблем необходимо немедленно принять соответствующие меры. И таким симптомом обычно является появление необычных звуков из моторного отсека типа писков, визгов, которые могут быть периодическими или звенящими непрерывно, с нарастающей силой.

Визуальный осмотр области вокруг компрессора может многое выявить. Виновником появления посторонних звуков, исходящих из моторного отсека, мог быть ремень привода компрессора при его ослаблении. Его затяжка сразу уберет неприятные скрипы, но если этого не произошло, то, скорее всего, дело в подшипнике. А потому необходимо принять экстренные меры, чтобы не возникли описанные выше проблемы. Учтите, что подозрительные звуки могут быть непостоянными - они появляются только при включенной системе климат-контроля, при движении только с холодным или горячим двигателем. В любом случае не стоит откладывать диагностику и ремонт.

Причиной немедленной остановки машины должен быть сильный перерастание визга в интенсивный и нарастающий вой. В этом случае единственно возможным шагом является разрезание ремня, идущего к компрессору, после чего вы можете продолжить движение в гараж и на заправочную станцию, поскольку следующим шагом должна быть замена подшипника шкива компрессора кондиционера.

Когда нужно менять подшипник

Суть проблемы в том, что подшипник шкива компрессора всегда включен при работающем двигателе, независимо от того, работает кондиционер или нет. Даже зимой, когда кондиционер еле включаешь, подшипник шкива делает свое дело. Отказ может произойти естественным образом из-за старения. Смазка подшипников загустевает и сильно нагревается во время работы. Чрезмерное натяжение приводного ремня также способствует его поломке.

Последствия его выхода из строя могут быть самыми неприятными. При заклинивании подшипника компрессора кондиционера его посадочное место может «съесть», что со временем приведет к необходимости замены всего компрессора кондиционера или его передней половины, что очень неприятно с финансовой точки зрения. Следующим шагом в возможном наборе неудобств может стать разрыв приводного ремня шкива компрессора кондиционера и нанесение этим ремнем серьезных «травм» электропроводке и другим элементам двигателя, находящимся в моторном отсеке.

также не исключено появление вздутия на капюшоне из-за удара ремня по нему. Бывает, что под воздействием высоких температур повреждается обмотка электромагнитной муфты, что чревато ее заменой. Высокие температуры также отрицательно сказываются на сальниковой набивке, что приводит к замене деталей. Как видите, из-за подшипника компрессора можно ожидать много проблем.

Несмотря на всю нашу любовь к нашим «четырехколесным друзьям», мы все чаще и чаще переживаем за внешний вид нашего «друга». Регулярно посещаем автомойку, полируем кузов и не забываем регулярно чистить и пылесосить салон. Что касается обслуживания и ремонта, то постоянно что-то мешает, постоянно откладывается на потом. Так что в случае с подшипником шкива компрессора я настоятельно не рекомендую откладывать его на потом.

Как только вы услышите под капотом необычный и необычный звук, напоминающий визг или скрип, необходимо немедленно принять соответствующие меры и выяснить причину.

визуальный осмотр может помочь определить проблему. Конечно, это может быть ослабление ремня привода генератора и его скрип. Простое натяжение ремня решит проблему визга. Но, если ремень генератора или сам генератор не при чем, необходимо принять экстренные меры. В этом случае замена подшипника неизбежна.

Кстати, писк может присутствовать только на холодном или, наоборот, горячем двигателе. Он может исчезнуть при включении кондиционера, а может и появиться. В любом случае все эти симптомы должны послужить толчком к срочной замене подшипника.

Если во время движения слабый писк или писк внезапно переходит в очень громкий вой, рекомендую немедленно остановиться, открыть капот и разрезать ремень приводного шкива компрессора кондиционера. А потом отправляйтесь в гараж или мастерскую для замены сломанной детали.

Расположение и функция

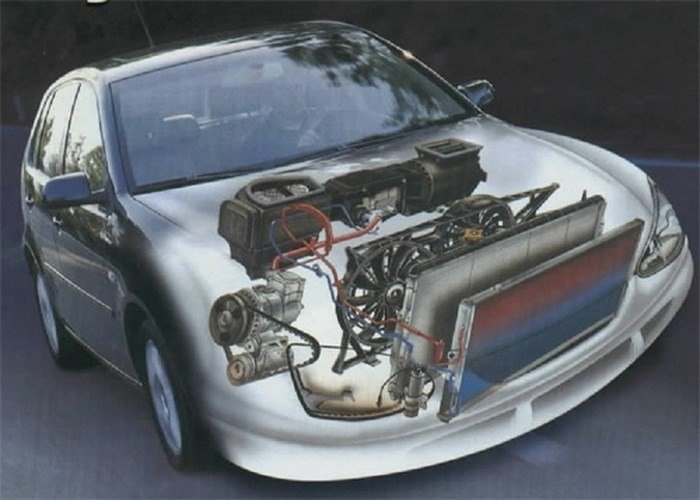

Компрессор кондиционера по праву можно назвать сердцем всей системы кондиционирования автомобиля. Соответственно, его состояние всегда должно быть в хорошем рабочем состоянии, чтобы избежать проблем в работе системы кондиционирования воздуха. Подшипник играет важную роль в работе компрессора, без которой работа кондиционера будет невозможна.

Подшипник работает, пока работает двигатель. Независимо от того, работает кондиционер или нет. В любое время года и при любой погоде. Как правило, его поломка происходит из-за старения элемента. Поскольку этот компонент при работе всегда нагревается, его жир сильно загустевает.

Что касается расположения, то он установлен на компрессоре. В большинстве случаев к нему можно получить доступ, сняв левое переднее колесо и кожух. Но все зависит от конкретной модели транспорта.

Симптомы поломки

Последствия выхода из строя подшипника могут быть плачевными для автовладельца. При заклинивании компрессорного элемента его посадка может «съесть», что впоследствии может привести к необходимости ремонта или замены компрессора в целом. Также при выходе из строя подшипника компрессор может сдвинуться с места, что в будущем приведет к обрыву ремня шкива кондиционера.

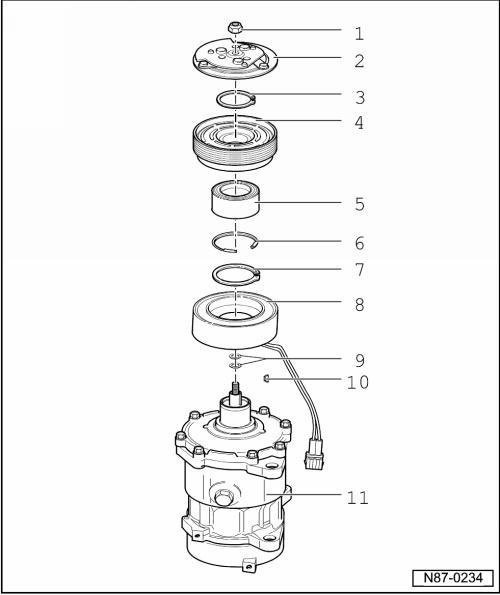

Устройство муфты кондиционера - подшипник, обозначенный цифрой «5»

А это, в свою очередь, приведет к нестабильной проводке или даже появлению дефектов. Подшипник шкива компрессора - одно из самых слабых устройств в кондиционере. Причем поломка его происходит чаще других компонентов системы кондиционирования.

Каковы симптомы заклинивания подшипника шкива кондиционера? Их могло быть несколько. Послушайте, как работает ваш двигатель. Если подшипник шкива заклинивает, вы узнаете об этом почти сразу.

1. Первый признак - грохот в моторном отсеке. Этот шум характерен тем, что он может появиться как на непрогретом двигателе, так и на горячем. Время от времени этот гул может исчезать и появляться снова, в зависимости от того, как работает компрессор. Если вовремя не устранить эту проблему, шум подшипника шкива в случае блокировки может стать постоянным. Кроме того, гул может сопровождаться громким хрустом.
2. Если подшипник шкива компрессора заклинивает, может произойти срыв или неровность, которые вы, очевидно, почувствуете. Из-за такого удара кондиционера на вытяжке могут остаться выступающие вмятины.
3. Иногда, но это бывает очень редко, когда подшипник шкива уже износился и начал отслаиваться, в системе появляется перекос. Таким образом можно повредить электромагнитную муфту кондиционера. Такая поломка является наиболее плачевной в финансовом отношении, поскольку влечет за собой необходимость полного ремонта компрессора. В большинстве случаев такой ремонт не поможет и вам потребуется замена устройства.

Пошаговое руководство по замене подшипникового узла (видео):

1. Снимаем ремень, соединяющий шкив и коленчатый вал.
2. Отверните болты крепления генератора, затем снимите его. Это необходимо для облегчения разборки компрессора.
3. Откручиваем компрессор кондиционера.
   Снятие компрессора кондиционера

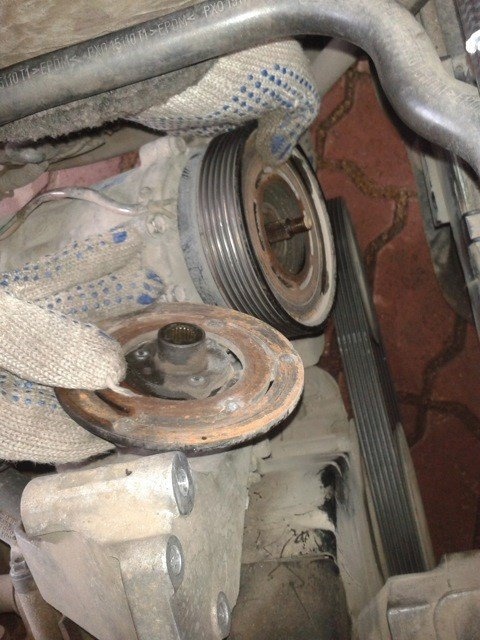

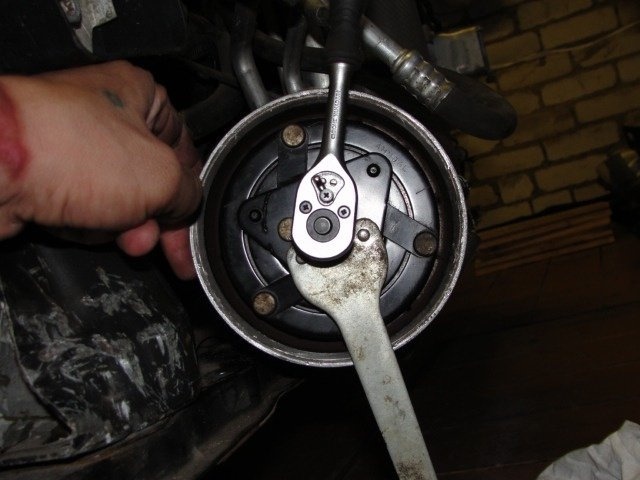

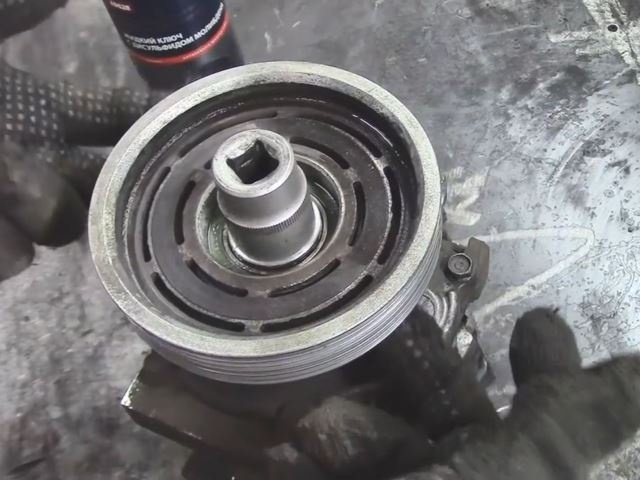

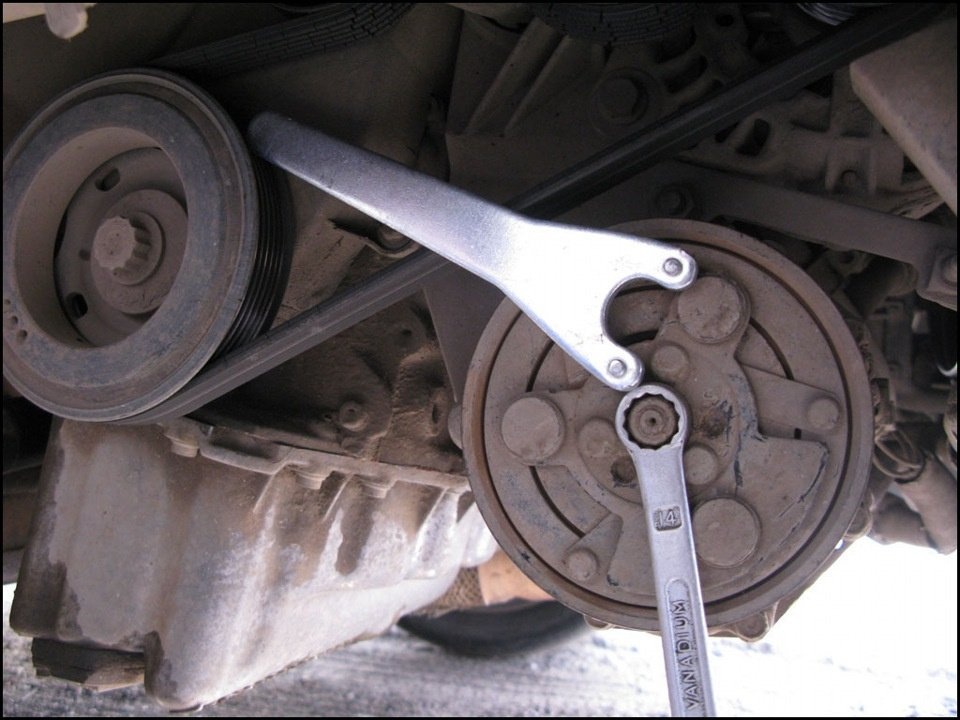

4. Используя гаечный ключ на четырнадцать калибра, открутите нажимной диск, как на видео.

   Отвинтите нажимной диск

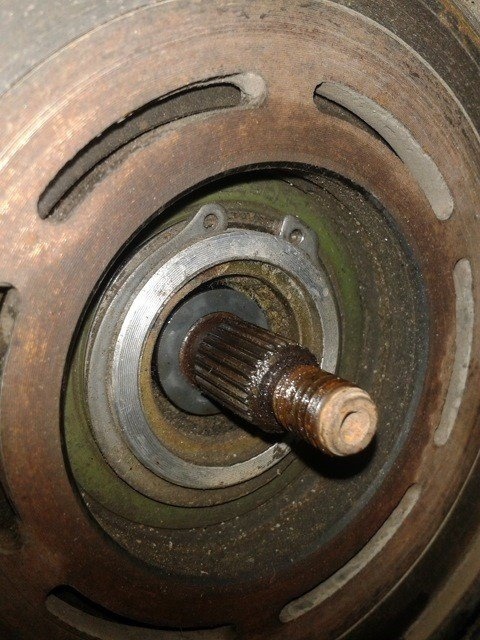

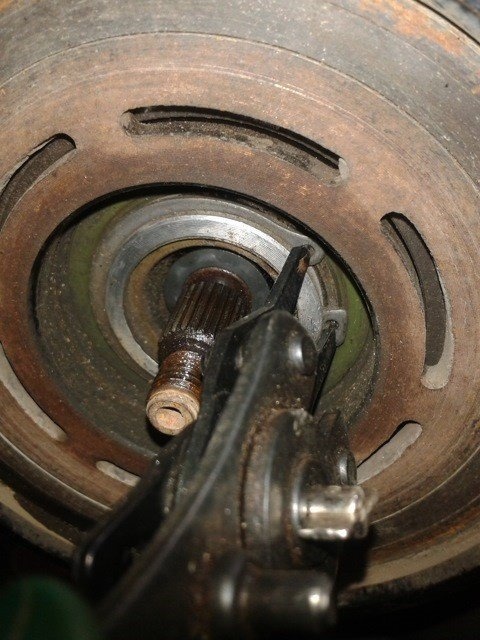

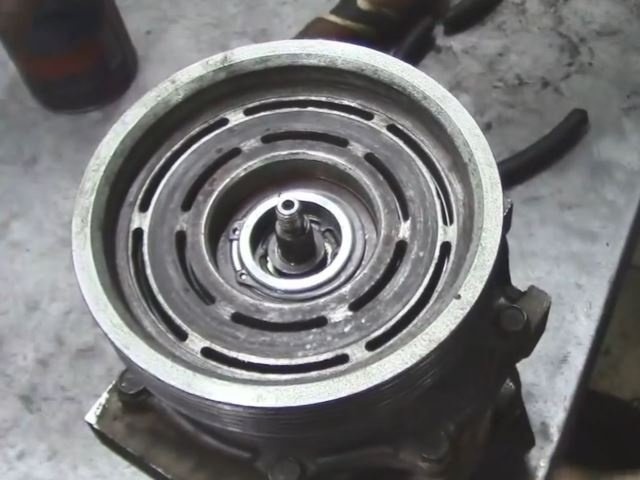

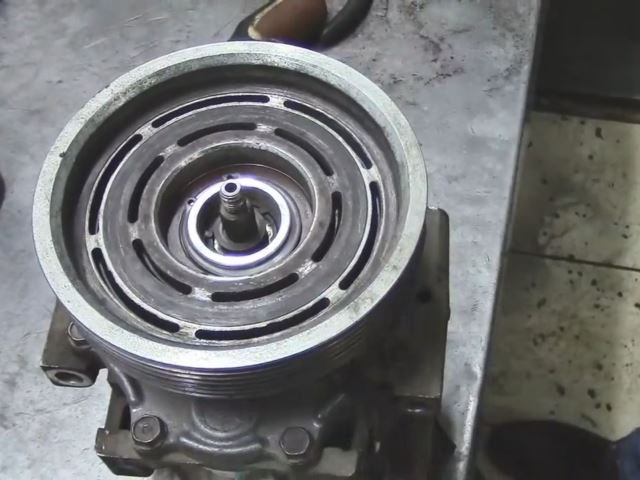

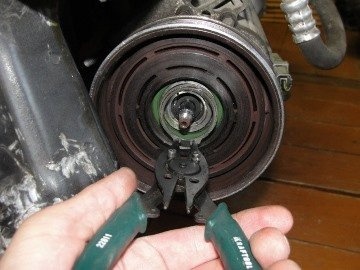

5. Отсоедините стопорное кольцо. Съемник стопорных колец

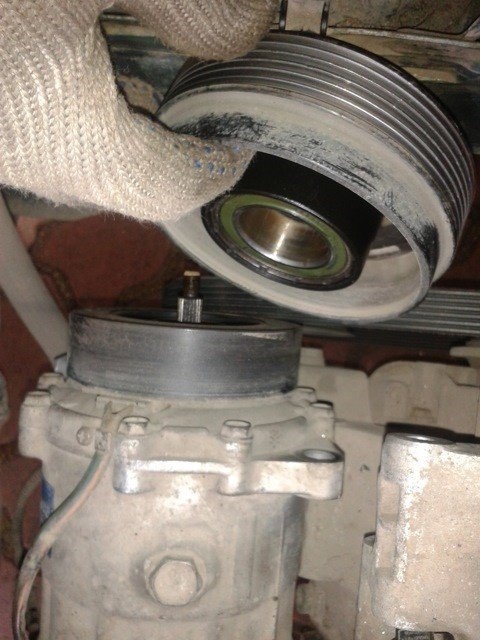

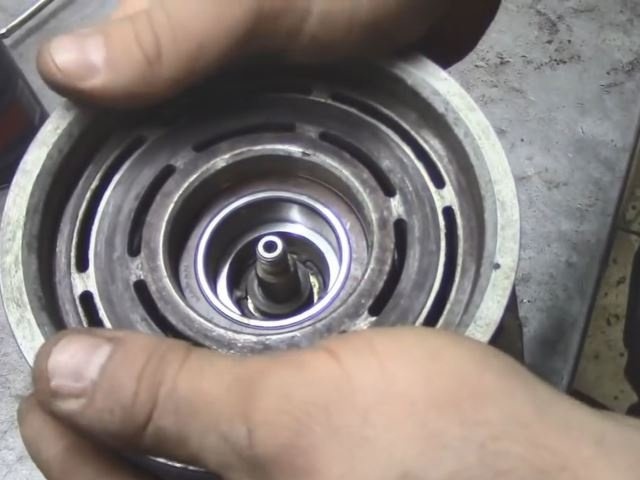

6. Снимите шкив подшипника с вала. Снимаем шкив с вала Разобранный шкив

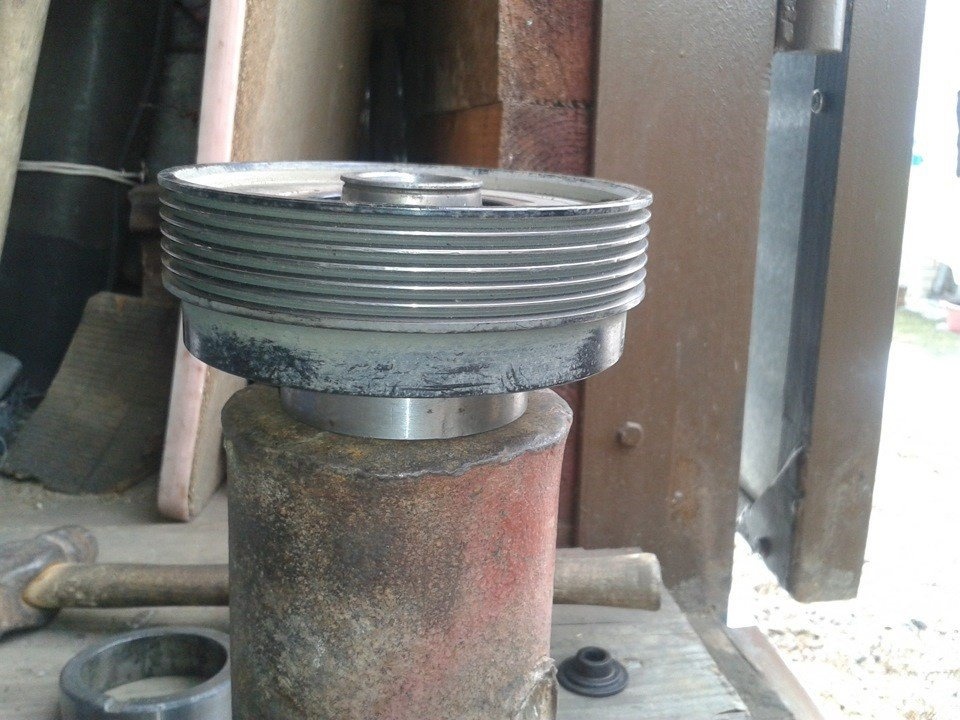

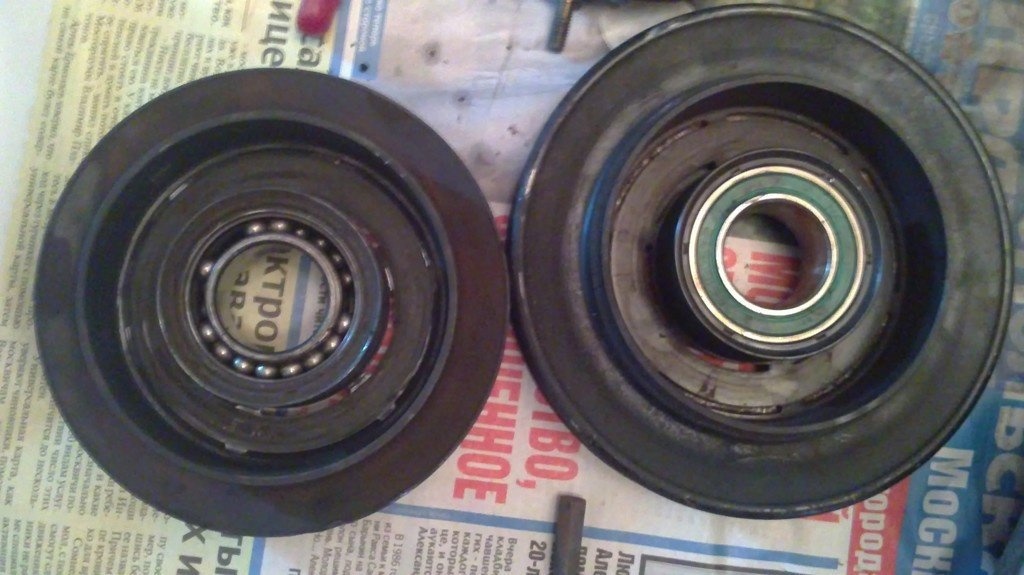

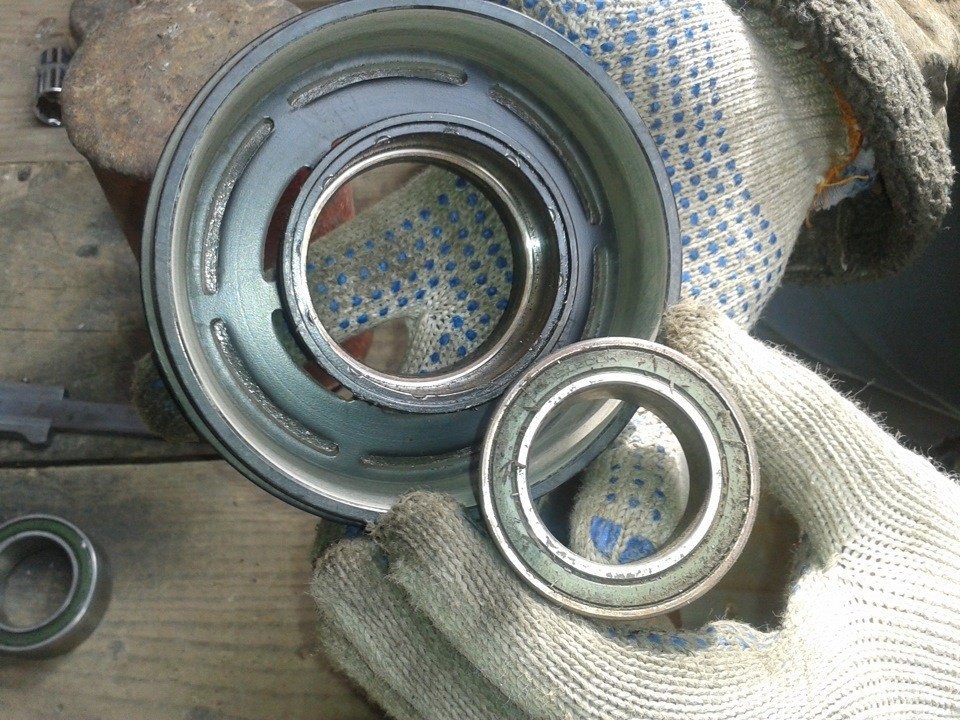

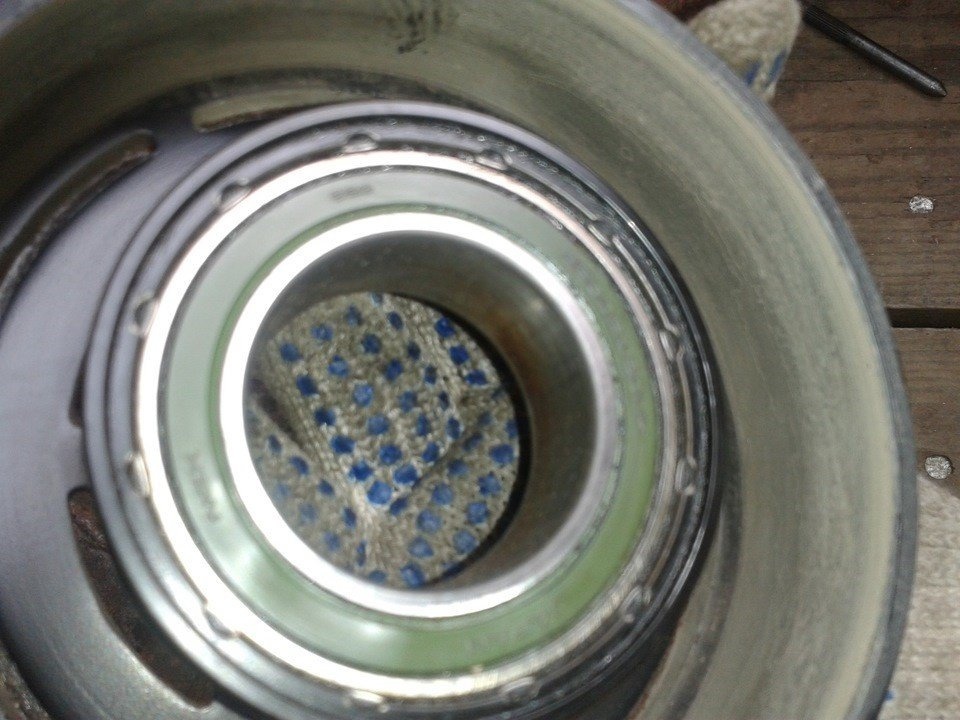

7. Вытащить подшипник из шкива Выдавливание

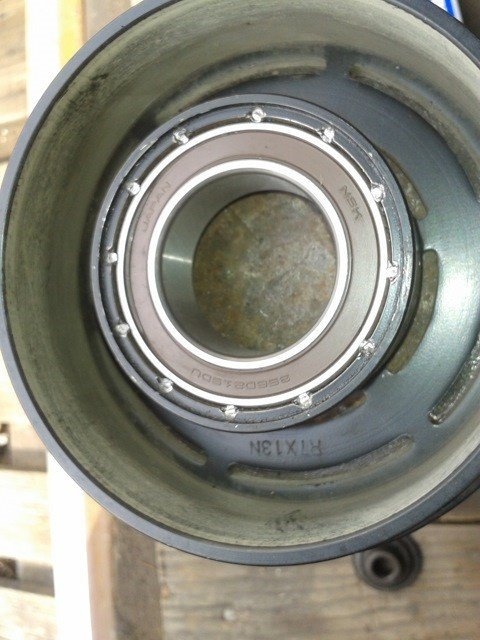

8. Установите новую сборку в сиденье Нажатие в



9. Закройте подшипник Подход

   Замена подшипника - довольно простой процесс, который занимает несколько часов. Ремонт на СТО не гарантирует качественного выполнения, в отличие от самостоятельного, так как отсутствует визуальное наблюдение и контроль. Соответственно, ремонтные работы желательно проводить самостоятельно.

Инструкция по замене подшипника муфты на примере Рено Логан

Рассмотрим пример восстановления системы кондиционирования на бревенчатом автомобиле Renault 2010. В этом автомобиле частой причиной выхода из строя кондиционера является выход из строя шарикового подшипника, который необходимо заменить на новый.

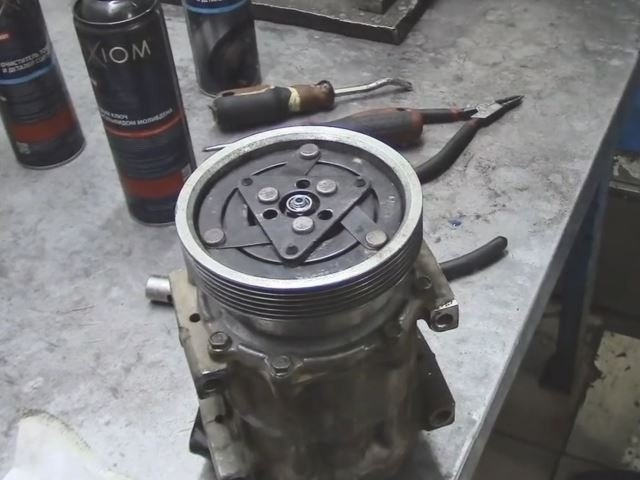

Снятие компрессора

Перед проведением процедуры разборки насос-компрессор необходимо слить фреон, снять трубы и получить к ним доступ. Весь процесс разборки можно увидеть в этом коротком видео:

Внимание: при выпуске фреона необходимо проветриваемое помещение из-за токсичности хладагента. Рекомендуется выпускать фреон в специализированных мастерских и таким же образом заправляться.

Снятие старого подшипника

После разборки или отключения компрессорного агрегата производится замена подшипника компрессора кондиционера.

важно знать: перед выполнением каких-либо операций с компрессором входные отверстия труб должны быть загерметизированы, чтобы не вытекало масло и не попадала грязь.

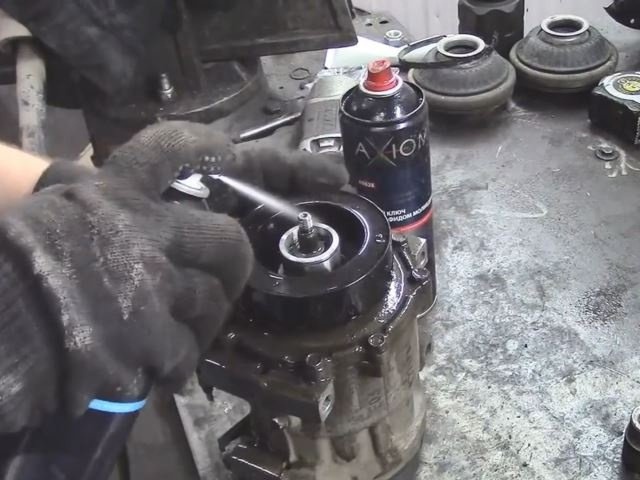

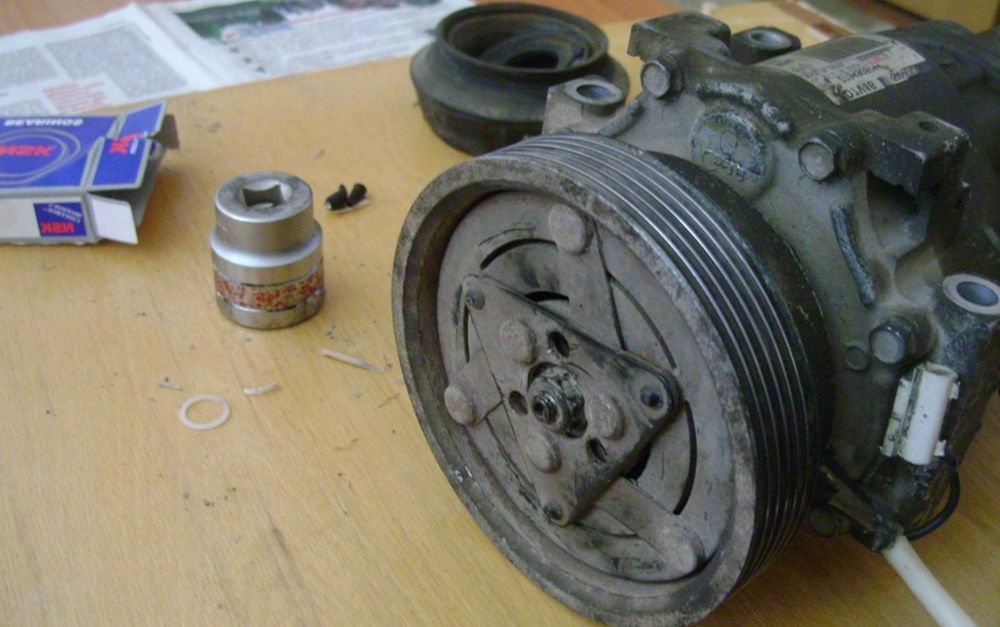

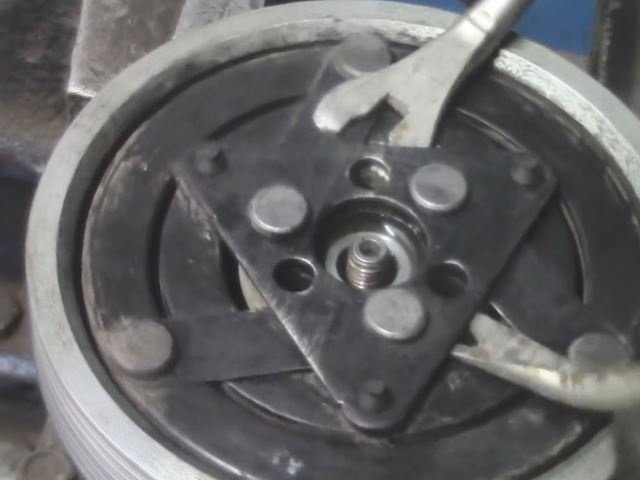

1. Основная задача - ослабить гайку прижимной пластины на шкиве. Для этого очистите место от грязи, залейте его жидкостью WD-40.
2. После удаления пресс-детали вы увидите небольшую толщину. Важно не потерять и поставить обратно при сборке.

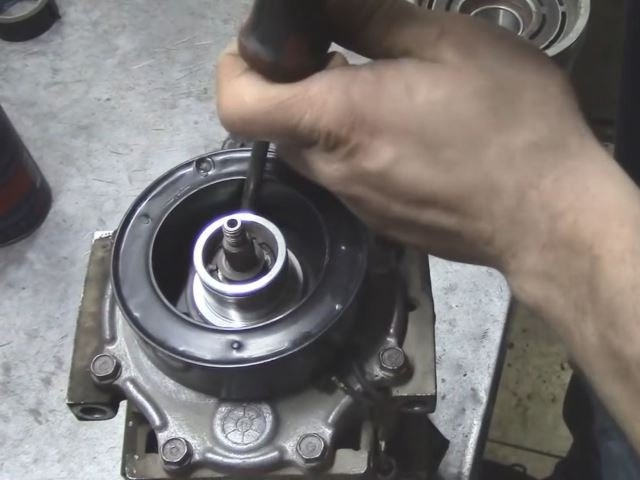

3. В подготовленном месте снимаем стопорное кольцо круглогубцами.

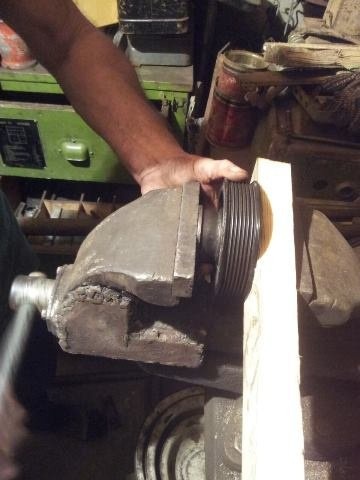

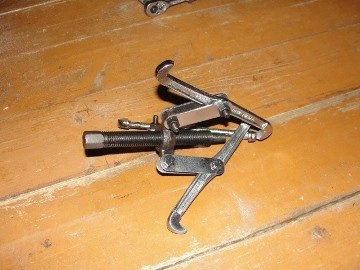

4. Следующее задание - снять шкив с вала. Главное: не нужно прикладывать силу к стеблю. Подходящее место - кожух шкива. Рабочий вариант - экстрактор трехногий. На практике специалисты пользуются прессом.

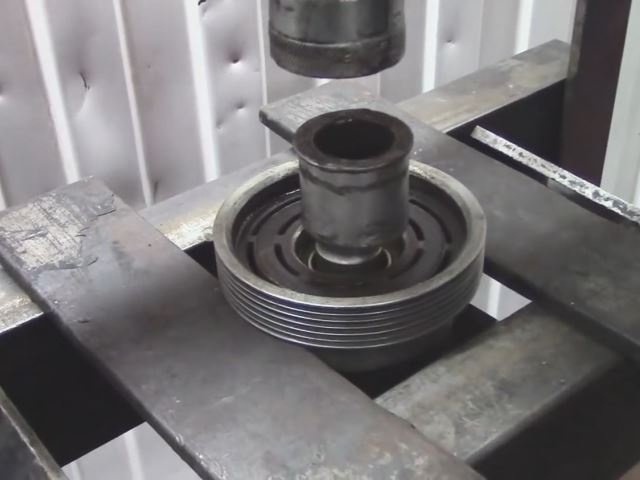

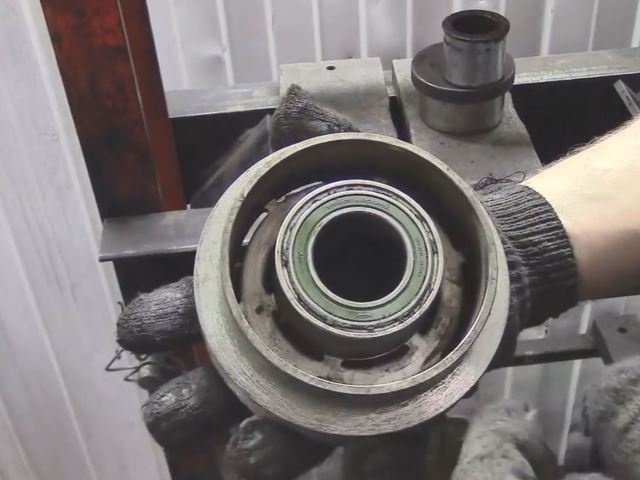

5. Головка на 24 действует как верхний вкладыш, закрывает старый подшипник по внешнему кольцу, не передавая нагрузку на непрочный кожух шкива.

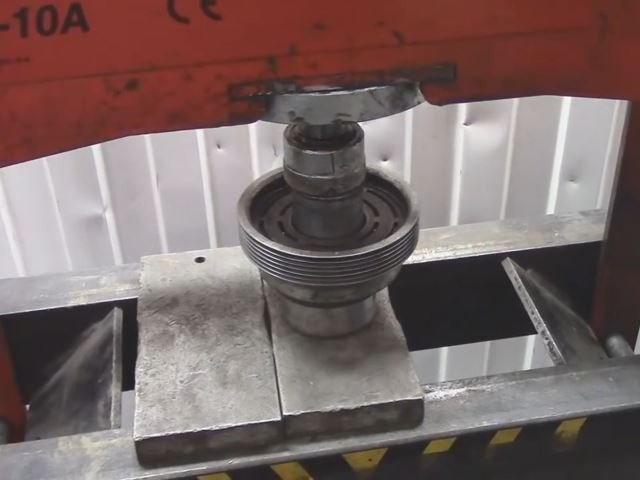

6. Путем легкого нажатия на пресс отрываем деталь от сиденья и сдавливаем.

Фоторепортаж:

важно знать: стоит отметить, что размер проставки выбирается исходя из внешнего диаметра клетки, а не под корпус шкива. Существует возможность перекоса речек, что приведет к последующему проскальзыванию ремня.

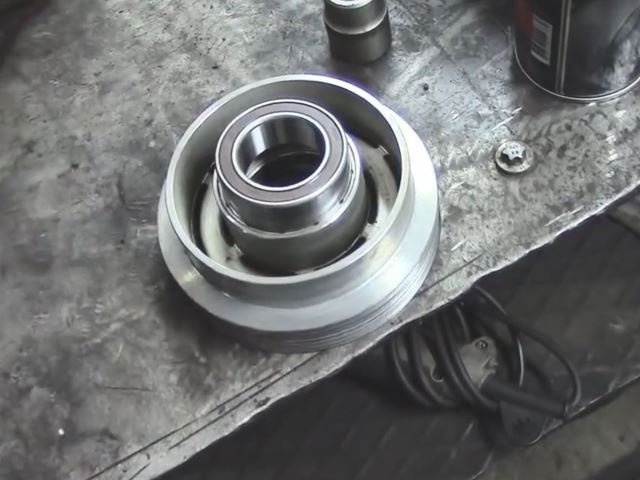

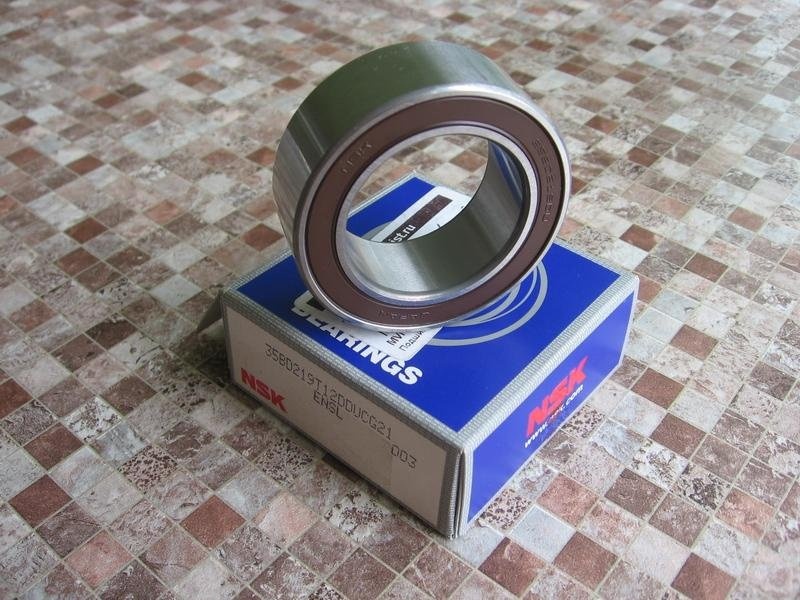

Установка нового шарикоподшипника

Работы по установке новой запчасти производятся в обратной последовательности. Сиденье тщательно очищается от следов закисления и коррозии. Обойму шкива необходимо высушить тканью. Не используйте смазку для облегчения входа запасной части - это может вызвать перекос шкива и вала.

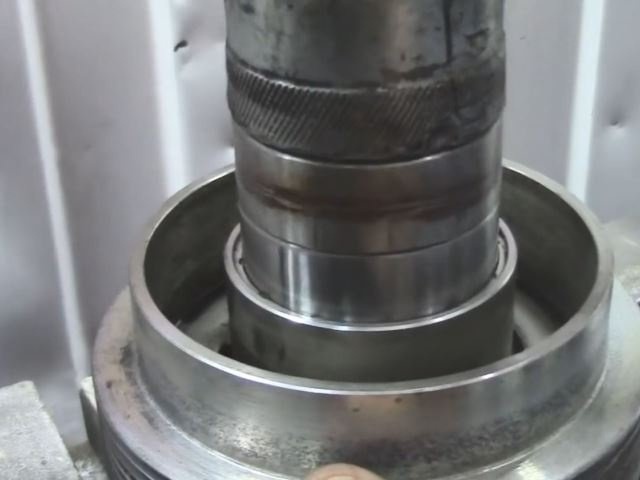

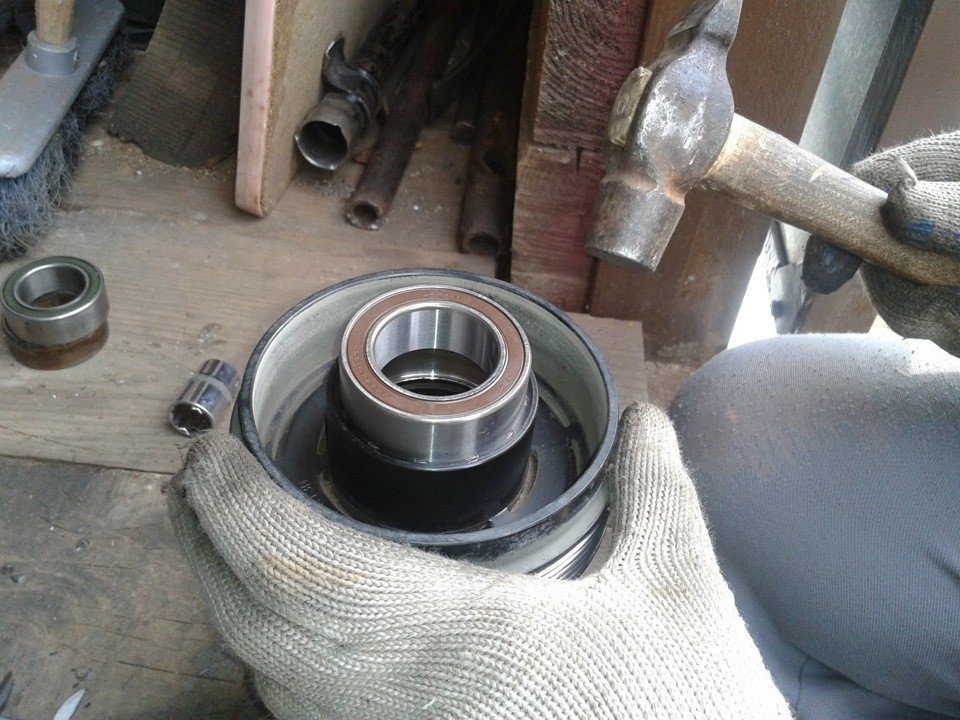

1. Новый подшипник закреплен под прессом оправкой для внешнего кольца.
2. Шкив имеет входные фаски. В муфту запрессовывается штатное давление запчасти.

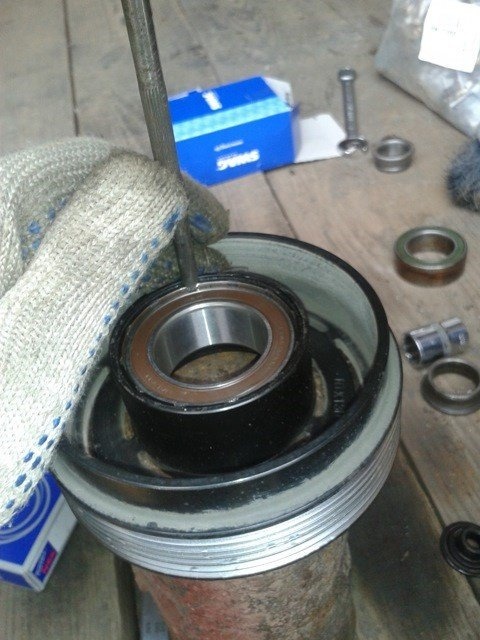

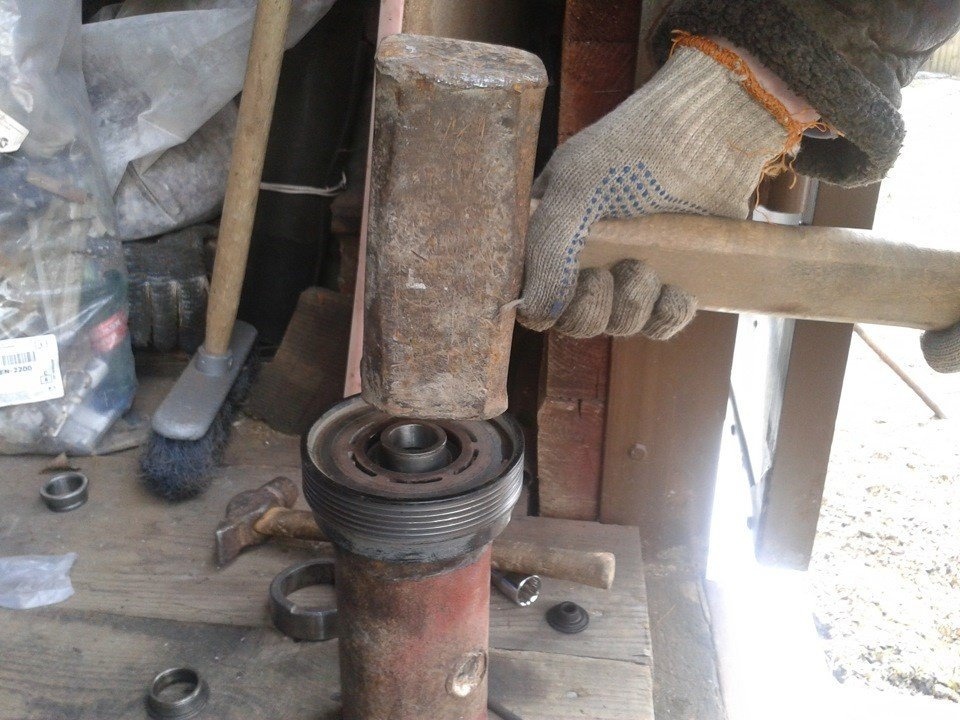

3. После запрессовки необходимо произвести раскатку внешней обоймы. Сделать это может один человек: достаточно стержня и молотка. Вокруг внешней обоймы сделаны легкие выемки.

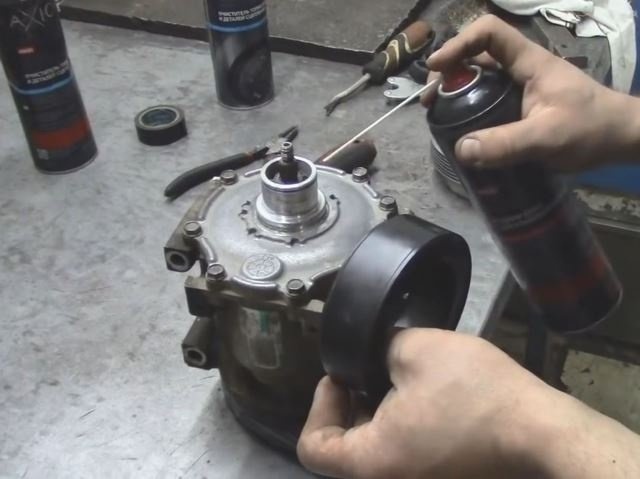

4. Чтобы правильно установить шкив на место, необходимо тщательно очистить от грязи деталь, которая опирается на вал компрессора. Электромагнитную муфту можно снять для доступа. После чистки прикрепляем шкив к сиденью.
5. Последняя часть - это зацепление стопорного кольца в стопорной канавке. Установлена ​​прижимная пластина с распорной шайбой. Собранная деталь стягивается гайкой. Момент затяжки 15-17 Н / м.

Фоторепортаж:

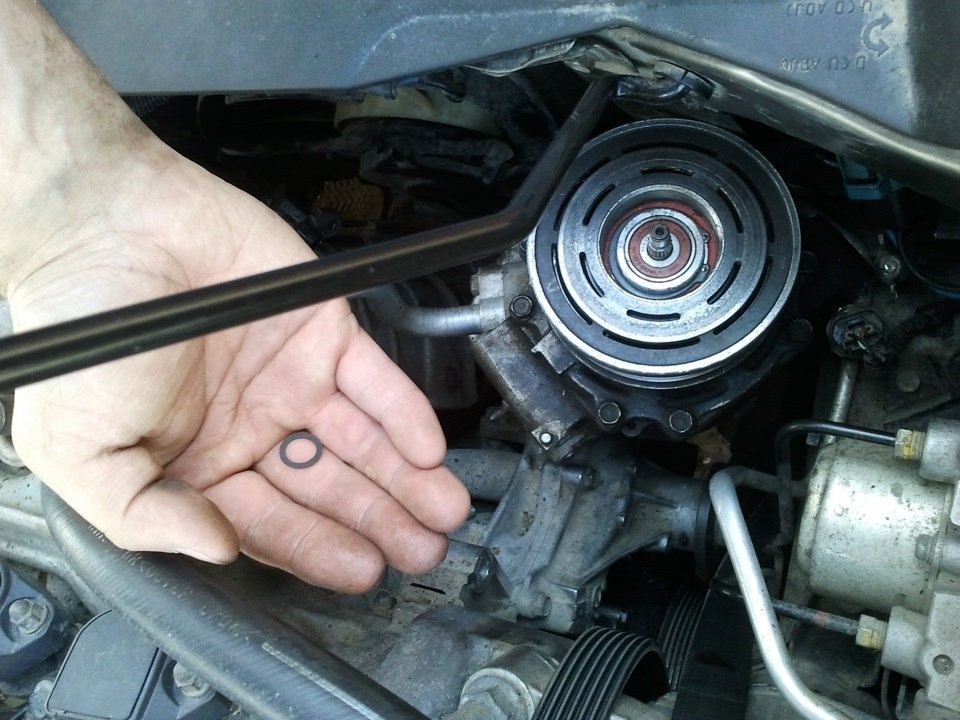

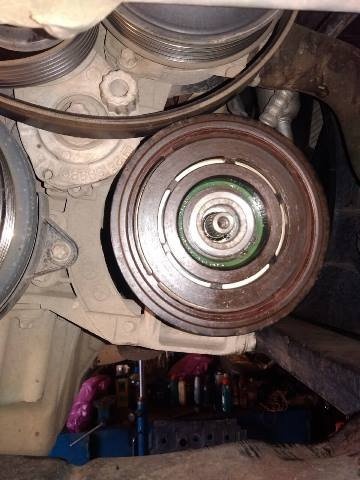

Замена подшипника без снятия компрессора

Также есть способ заменить подшипник не снимая компрессор, а сняв э / м муфту. Этот вариант не всегда возможен на некоторых автомобилях. Опытные мастера рекомендуют снимать агрегат.
