Снимаем распредвалы для замены при значительном износе кулачков и опорных пальцев валов, а также при замене рычагов клапанов и их гидроподшипников, сальников стержней клапанов, а также при ремонте ГБЦ.
Оценку состояния кулачков распределительных валов и гидроопор клапанных рычагов следует проводить при возникновении характерного стука в клапанном механизме во время работы двигателя.
Выполняем работы на живописном рву или эстакаде.
Снимаем ремень ГРМ

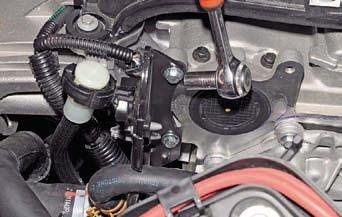

Головкой «8» отверните два болта крепления кронштейна трубок системы охлаждения двигателя к левому концу ГБЦ.
Разбираем приемник катушки зажигания.
Для наглядности покажем дальнейшие операции на разобранном двигателе.

Головкой «8» отверните девять болтов крепления крышки головки маслоотделителя системы вентиляции картера…

. и снимите маслоотделитель.

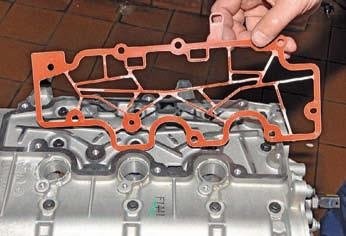

Снимите прокладку маслоотделителя.

Головкой «8» откручиваем двадцать четыре болта крепления крышки ГБЦ.

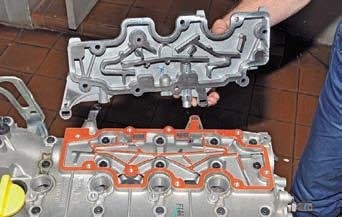

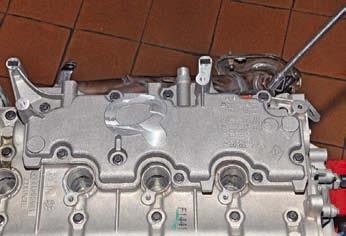

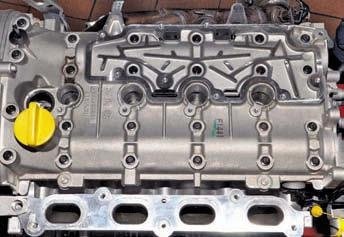

Используя отвертку с плоской головкой в ​​качестве рычага, поднимите крышку головки блока цилиндров с прилива и снимите крышку.

Вытаскиваем две резинометаллические заглушки с ГБЦ (показано на двигателе 1.6).
Вытащим изголовье кровати…

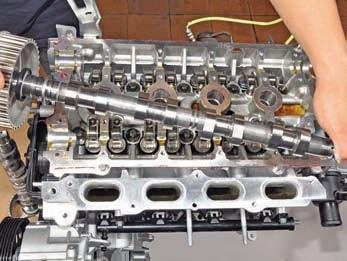

. вал выпускного клапана…

. и вал выпускного клапана.
Чтобы оценить состояние опоры рычага гидрораспределителя…

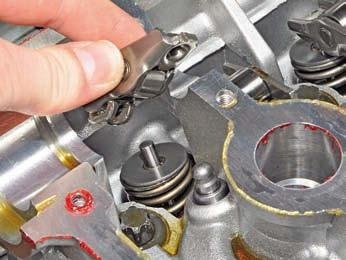

. снимаем рычаг…

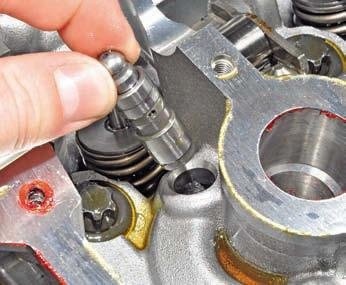

… И снимаем гидроопор с гнезда ГБЦ.
Для проверки работоспособности гидроопоры, удерживая ее за корпус, надавите большим пальцем на сферическую головку плунжера.
В исправном состоянии поршень гидроопоры необходимо нажимать со значительным усилием.
Если плунжер перемещается легко, гидравлическая опора неисправна и подлежит замене.
Перед установкой новой гидроопоры необходимо опустить ее в емкость с моторным маслом и несколько раз надавить на плунжер, пока не перестанут выходить пузырьки воздуха.
Гидравлическая опора должна перестать подпрыгивать и становиться жесткой.
Аналогично снимаем рычаги и проверяем состояние гидроопор рычагов других клапанов.
При этом размечаем расположение деталей в ГБЦ, чтобы при сборке они установились в исходное положение.
При сборке газораспределительного механизма необходимо заменить сальники распредвала.
Для этого необходимо разобрать шкивы распределительного вала.
Вставляем вал выпускного клапана в изголовье кровати.

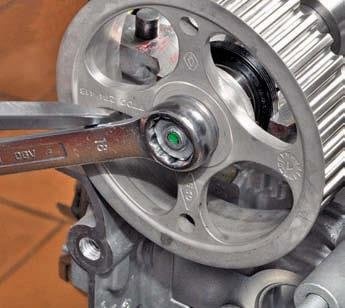

Накладываем торцевой ключ "на 18" на гайку, удерживающую шкив распределительного вала, и вставляем мощную отвертку в отверстие в шкиве.

Опираясь на спицы шкива лезвием отвертки, нажмите на ключ стержнем отвертки и поверните его против часовой стрелки.
В этом случае шкив с распределительным валом не должен вращаться, а гайка крепления шкива будет отвернута.

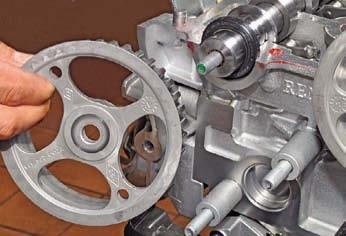

Открутив гайку, снимаем шкив с наконечника распредвала…

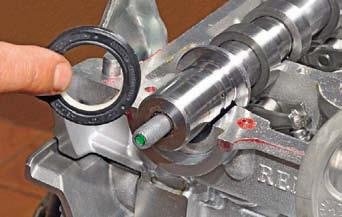

. и снимаем сальник.
Аналогичным образом снимаем шкив и демонтируем сальник с вала впускного клапана двигателя 1.6.
На двигателе 2.0 шкив впускного распределительного вала интегрирован с приводом системы фаз газораспределения.
Чтобы снять привод системы изменения фаз газораспределения…

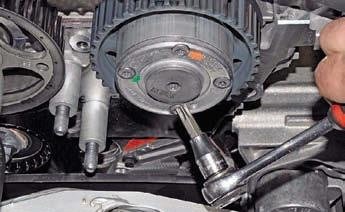

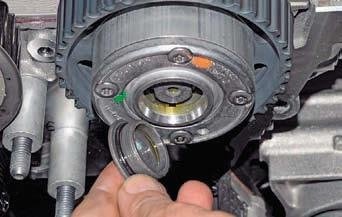

. ключом Torx T-50 открутите винт, фиксирующий крышку механизма…

. и снимаем заглушку.

Соединение закрывается резиновым кольцом.

Головкой «18» с ручкой откручиваем болт крепления привода.
В этом случае зафиксировать вал от вращения можно отверткой, вставленной через отверстие в шкиве (как показано при снятии шкива вала выпускного клапана, см.
на).
Опираясь на спицы шкива лезвием отвертки, нажмите на ручку стержнем отвертки и поверните ее против часовой стрелки.
Открутив болт, снимаем привод системы изменения фаз газораспределения.

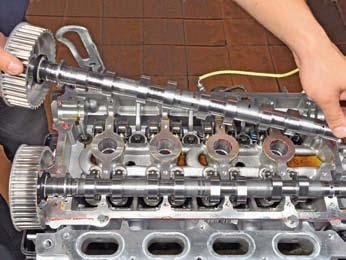

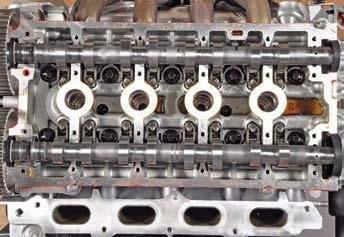

После установки гидроопор и клапанных рычагов в ГБЦ закладываем распредвалы в ГБЦ.

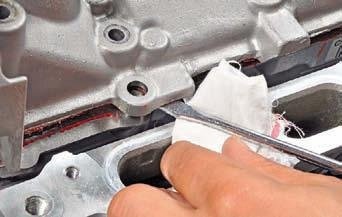

Перед установкой крышки ГБЦ очищаем сопрягаемые поверхности крышки и ГБЦ от остатков старого герметика.
Поверхности должны быть чистыми и сухими, без отпечатков пальцев.
Нанесите герметик для фланцев Loctite 518 на сопрягаемую поверхность крышки головки блока цилиндров, пока поверхность не станет красноватой.

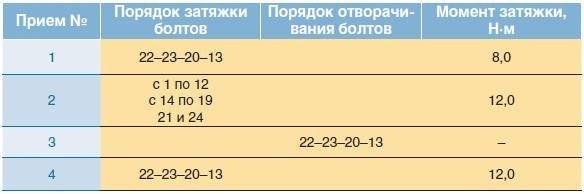

Установите крышку головки блока цилиндров и затяните крепежные винты соответствующего крепления с предписанным моментом затяжки в последовательности, указанной в таблице.
Наносим тонкий слой моторного масла на рабочие кромки новых сальников и надеваем сальники на наконечники распредвалов.
С помощью головки инструмента или отрезка трубы подходящего размера вдавливаем сальники в гнезда головки.
Проверяем фазы газораспределения и фиксируем коленвал и распредвалы с помощью инструментов.
Перед установкой зубчатых шкивов на распределительные валы необходимо обезжирить отверстия и сопрягаемые поверхности шкивов и наконечников валов.
Накручиваем гайки (на двигателе 2.0 - гайку и болт) шкивов, но не затягиваем.
Устанавливаем на шкивы и натягиваем ремень ГРМ.
Слегка затянув гайки (на двигателе 2.0 - гайка и болт) шкивов распределительного вала, поверните коленчатый вал (сняв крепеж вала) по часовой стрелке на два оборота и проверьте правильность установки фаз газораспределения.
При необходимости повторяем установку фаз газораспределения.
Затягиваем гайки (на двигателе 2.0 - гайку и болт) крепления шкивов распредвалов заданными моментами.

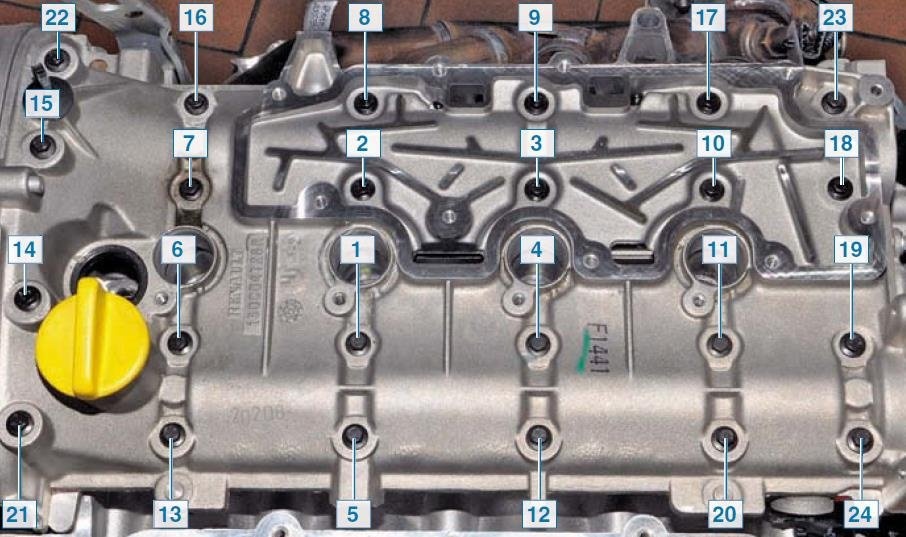

Нумерация болтов крепления крышки ГБЦ

Перед установкой маслоотделителя системы вентиляции картера очищаем его каналы от отложений, заменяем прокладку маслоотделителя на новую.

Дальнейшая сборка проводится в обратной последовательности.
