Замена сальника клапана фазорегулятора Renault Duster

Сообщение Motorist »20 июл, 2020 12:04

Как известно, на автомобилях Рено Дастер рано или поздно у всех возникает проблема с сальником клапана фазорегулятора, это срочно требует замены уплотнительного кольца соленоида. Как ни странно, в большинстве случаев сальник клапана начинает протекать через 40000 км пробега. Благо, сальник можно заменить самостоятельно, да и само уплотнительное кольцо стоит относительно недорого.

Артикулы сальников клапана фазорегулятора

После непродолжительного поиска по VIN коду был найден соответствующий сальник и его аналоги:

• Оригинал, артикул 7700106385;
• Аналоги: 20030493B CORTECO, AB1531F0 NOK, RSS00457 AUTO-GUR.

Инструкция по замене уплотнительного кольца соленоида

1. Очистите пространство вокруг фазорегулятора от грязи, например, с помощью очистителя карбюратора;
2. Отвинтите крепежный болт клапана с помощью десятигранного ключа (клапан крепится тем же болтом, что и катушка свечи зажигания на четвертом цилиндре).
3. Приставляем шлицевую отвертку к держателю клапана и поворачиваем так, чтобы без проблем можно было снять фазорегулятор.
4. Возьмитесь за клапан и осторожно снимите его.
5. Берем съемник внутреннего подшипника (если его нет делаем металлический крючок), цепляем сальник и извлекаем его.
6. Чистим седло уплотнительного кольца, при необходимости промываем очистителем карбюратора, берем новый сальник и головку на 27, которая будет у нас на месте оправки.
7. Вставьте сальник, поместите его на головку и слегка вдавите сальник в гнездо.
8. Вставьте клапан регулятора фазы на место.
9. Закрепляем соленоид крепежным болтом.
10. Подключаем разъем питания клапана.

На этом все, замена сальника клапана фазорегулятора Рено Дастер завершена.

Один источник

Замена сальника клапана фазорегулятора рено дастер

Сообщений: 852

Онлайн:

Было: 27 окт.2021 г., 13:15

Адрес: Домодедово

Автомобиль: Renault Duster

Ильдар73 Вы ошибаетесь. Пришлось менять фазорегулятор. Потому что он рухнул внутри. Из него в клапан попадает стружка. И по запчастям. Скажу, что где покупать, каждый решает сам. Покупаю у дилера, чтобы не нарваться на подделку. Не пытайтесь снять ремень пять раз.

———- Добавлено в 15:31 ———- Ранее опубликовано в 15:29 ———-

Но клапан вроде работает. Я только приступаю к простейшей замене клапана. Хотя бы просмотр видео до конца.

Сообщений: 3957

Онлайн:

Имя: Александр

Адрес: ЧЕРЕПОВЕЦ

Автомобиль: Дастер 2 литра 4х4 люкс механическая коробка передач 2014 года выпуска.

Сообщений: 720

Онлайн:

Было: 28 окт.2021 г., 19:55

Адрес: Череповец

Автомобиль: Nissan Terrano III 2.0 4WD + HBO

Сообщений: 3957

Онлайн:

Имя: Александр

Адрес: ЧЕРЕПОВЕЦ

Автомобиль: Дастер 2 литра 4х4 люкс механическая коробка передач 2014 года выпуска.

Сообщения: 1673

Онлайн:

Было: 28 июня 2021 г., 16:24

Имя: Владимир

Адрес: Ленинградская область.

Автомобиль: Дастер 2.0; 4х4;

Активность: 1900 г

Онлайн:

Было: 13 окт.2021 г., 14:55

Адрес: Москва-Троицк

Автомобиль: гидравлика Porsche 4x4 2li, выхлоп Porsche RS, TAMA Lexus RS, FWG Quaife и RWD anti-slip Locker!,

До свидания! Хочу выложить свое видео про фазорегулятор. Пробег 280000 км. Пришлось поменять фазорегулятор и клапан фазорегулятора

С моторным хет-триком все понятно, а вот выстрелы?

Смотрите также: Схема патрубков системы охлаждения ВАЗ 2114 8-ми клапанная форсунка

У вас чиповый двигатель, вы не заметили пикап на 1300 об / мин.
Фазорегулятор никак не влияет на тройку мотора и фазовый клапан открывается на 1300.
Двигатель без фаз разгона работает как нормальный 16кл., Где твоя фаза с пробегом 280?, Куда делся пластик в клапане?
Возможно, причина такого пластикового загрязнения совсем в другом.

У вашей кампании может быть свернутая фаза, которая мешает работе вала, или ремень растянулся или ушел на землю зуба, при выставлении меток вы не могли его нормально натянуть, пришлось идти в сервис.
было необходимо выполнить проверку колена на коленях и проверить натяжение ремня.
На работающем двигателе теперь снимаем разъем с клапана и следим за оборотами холостого хода, ничего не изменится.
Электрическую неисправность можно безопасно устранить или она исчезнет сама по себе.

На сальниках, если сальники с пружиной в них можно использовать повторно, они могут выдерживать чрезмерное давление, конечно, если резина и пружина не затвердевают.
Так что редкость теперь становится строгой, особенно для тех, у кого есть фазик.
Если сальник вместо пружины, пластиковая подача предназначена только для замены, пластик сальника, когда вы снимаете валы, сжимается на сальнике, а оригинал - все одноразовое с пластиком и ценником .

Совершенно не рекомендую оригинальные сальники, типа болтов и всех крышек.
Показать коробку, но не показать сальник?
Все можно приобрести отдельно, цена на болты и сальники от 200-300 руб.
Если не уверены, проверьте работу двигателя, свечи просто закидывают для выполнения первого запуска, на несколько секунд перед запуском сделайте поворот, затянув коленный болт, поверните болт гайкой и проверьте натяжение ремня ГРМ.

Если кому нужно, могу выложить здесь как выглядят новые сальники и их размеры.

———- Добавлено в 21:27 ———- Ранее отправлено в 21:19 ———-

Не изобретайте шестеренки, шестерни переключаются в случае поломки или износа внутренних частей ступени.
Приблизительно внутренняя часть фазика составляет 300 тонн км и выше при использовании хорошего моторного масла внутреннего сгорания.

Замена комплекта ГРМ (роликов ремня)? Плюс с шестернями?

Посмотрите на ценник на снаряжение.

———- Добавлено в 21:39 ———- Ранее опубликовано в 21:27 ———-

Один источник

Клапан фазорегулятора Renault

Электромагнитный клапан, управляющий работой фазорегулятора, может вызвать неравномерный холостой ход двигателя и отрицательно сказаться на динамике автомобиля и расходе топлива. Сегодня мы увидим, почему это происходит, и поговорим о проблемах, возникающих в результате неисправности клапана переключения фаз на автомобиле Рено Меган 2.

От чего зависит ресурс деталей фазорегулятора

Большинство владельцев автомобилей Рено Меган 2 с 16-клапанными двигателями K4M и F4R лишают внимания сальник клапана фазорегулятора (по-другому фазовращатель, или на жаргоне автомобилистов «фазора»). И зря, ведь от состояния сальника зависит чистота всех узлов устройства управления, а значит, от его работоспособности и ресурсов.

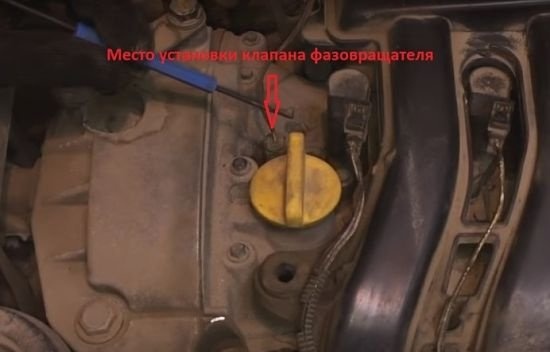

Электромагнитный клапан фазорегулятора находится в передней части двигателя Renault и также установлен в нише, где сначала скапливается грязь. При высыхании или повреждении сальника пыль и песок, смешанные с моторным маслом, попадают в каналы клапанов и рабочую полость поворотного узла. Это чревато заклиниванием электромагнитного устройства и ускоренным износом камер и лопаток самого фазорегулятора. В этом случае может появиться чрезмерный люфт или даже повреждение отдельных частей устройства, отвечающего за изменение фаз газораспределения.

Читайте также: Как гнутся клапаны при обрыве ремня ГРМ

В итоге вместо замены сальника фазорегулятора по цене в несколько сотен рублей приходится приобретать детали общей стоимостью более 20 тысяч рублей. По этой причине специалисты рекомендуют периодически проверять состояние прокладки и заменять ее при малейшем подозрении.

Как работает клапан фазорегулятора

На признаки неисправности клапана фазорегулятора и его заклинивания в открытом положении указывает отсутствие холостого хода и нестабильная работа двигателя. Чтобы понять, почему это происходит, давайте разберемся с механизмом фазовращателя.

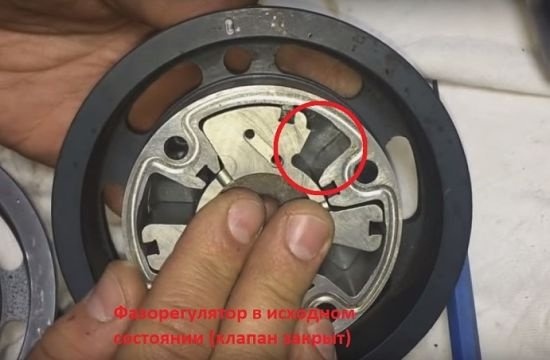

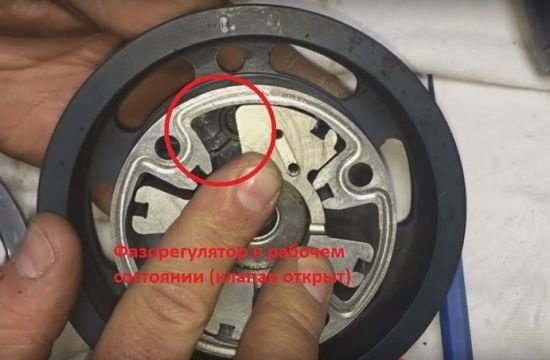

Изначально фазовый клапан закрыт, то есть зазоры между штоком и корпусом присутствуют в нижней части устройства. В этом случае моторное масло оказывает давление на лопасти фазовращателя и удерживает его вращающуюся часть в исходном положении.

Когда на соленоид подается питание, шток клапана опускается, и масло начинает течь по другим каналам. В этом случае на лопасти фазорегулятора сзади возникает давление, что в свою очередь способствует смещению шестерни газораспределительного механизма относительно распредвала - так происходит изменение фаз газораспределения.

Заклинивание клапана в открытом состоянии будет особенно заметно на холостом ходу или малых оборотах, т.е когда распределительный вал и шестерня должны быть в нулевом положении. Из-за смещения впускные клапаны закрываются с задержкой.

На высоких оборотах двигателя это не влияет на наполнение цилиндров, так как инерция газового потока играет роль. Но в режиме холостого хода позднее закрытие впускных клапанов приводит к частичному вытеснению рабочей смеси из цилиндров, что приводит к неустойчивой работе и снижению крутящего момента.

Еще кое-что полезное для вас:

Как проверить исправность фазорегулятора Рено

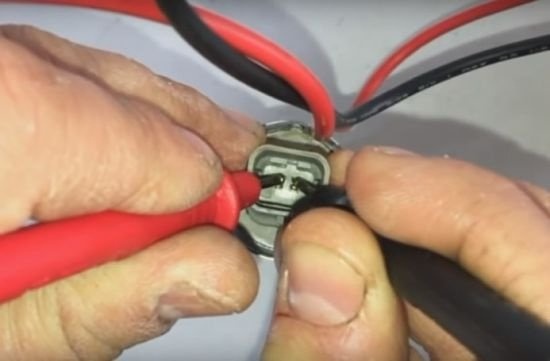

Работоспособность гидрораспределителя фаз Renault Megane II проверяется в два этапа. В первую очередь необходимо сделать выводы о функциональности катушки соленоида. Для диагностики неисправностей в электрической части устройства понадобится мультиметр. Кстати, необходимые меры можно принять, не снимая клапана с двигателя - достаточно отсоединить блок его подключения к электронному блоку управления (ЭБУ). После установки тестера в режим измерения десятков Ом прикоснитесь щупами к контактам в разъеме клапана.

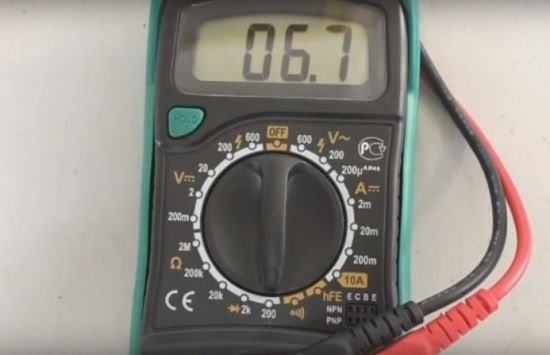

При температуре окружающей среды около 20 ° C устройство должно иметь сопротивление 6,5-7 Ом. Слишком маленькое значение указывает на короткое замыкание между витками, в то время как показания прибора, стремящиеся к бесконечности, указывают на обрыв проводников. В любом случае деталь необходимо заменить.

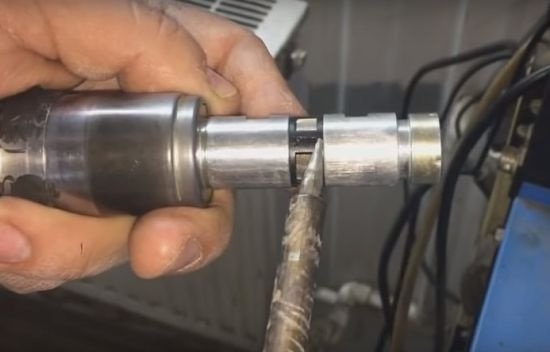

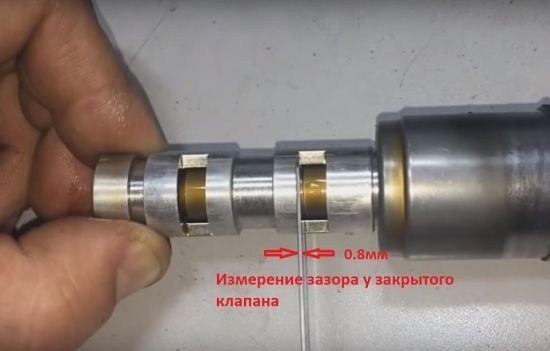

Для проверки механической части клапана на наличие неисправностей потребуется блок питания на 12 В (можно использовать автомобильный аккумулятор) и щуп толщиной 0,8 мм. Клапан снимается с двигателя, после чего его разъем подключается к источнику питания. Поршень внутреннего клапана должен выскочить из вилки соленоида и вернуться в исходное положение после снятия натяжения. Засорение внутренней поверхности устройства приводит к тому, что шток не выходит по всей своей длине, оставляя каналы подачи масла закрытыми.

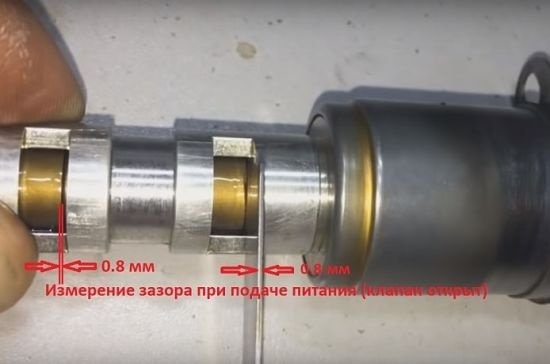

Для проверки точности срабатывания измерьте расстояние от поршня до корпуса в двух крайних положениях (включен и выключен клапан). Люфт менее 0,8 мм указывает на то, что стопор препятствует полному перемещению штока. В этом случае фазер необходимо промыть и продуть сжатым воздухом.

Что делать при появлении ошибки DF080

Чаще всего нарушения в работе электромагнитного фазорегулятора Рено Меган 2 вызывают ошибку DF080, которая при подключении к диагностическому сканеру именуется неисправностью в цепи изменения характеристик распредвала. Появление ошибки такого типа свидетельствует о неисправности электромагнитного клапана «фазер» или обрыве цепи его подключения к электронному блоку управления.

Читайте также: Направляющие поршневого клапана 402

Для его устранения необходимо предварительно проверить работоспособность клапана (об этом мы говорили выше). Если он работает нормально, неисправность связана с плохим контактом или обрывом цепи. В этом случае необходимо отключить соединительную колодку соленоида и прозвонить цепь от клапана до ЭБУ с помощью мультиметра. Если прибор показал обрыв одного из проводов, то в первую очередь необходимо осмотреть переходную проводку от мотора к блоку управления. Специалисты называют его самым проблемным и уязвимым местом.

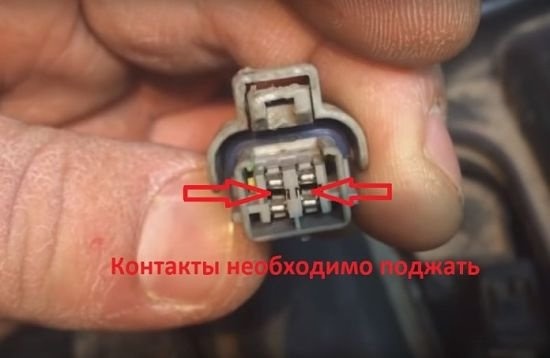

В том случае, если обрыв цепи показывает ее работоспособность, причину неисправности следует искать в самой колодке, в контактной части. Как показывает практика, со временем штыри разъема теряют эластичность. Особенно часто это происходит после многократного снятия и подсоединения прокладки к клапану. Для восстановления контакта необходимо разобрать блок, снять клеммы и подтянуть контактные детали тонкой отверткой или шилом.

Примечание: Чтобы не перепутать полярность подключения, контакты лучше снимать и ремонтировать по одному. Также имейте в виду, что каждый терминал имеет миниатюрную защелку, удерживающую разъем в заголовке. Не применяйте грубую силу - контактная часть снимется плавно, как только вы нажмете на защелку тонким инструментом.

Почему заклинивает клапан и как его почистить

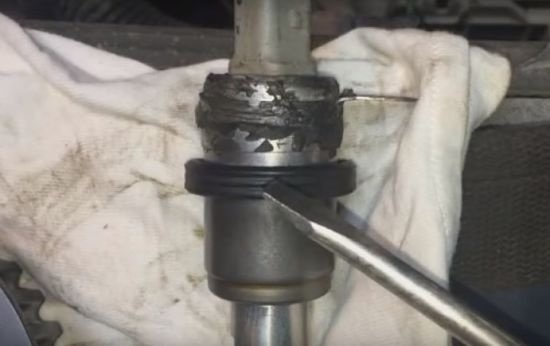

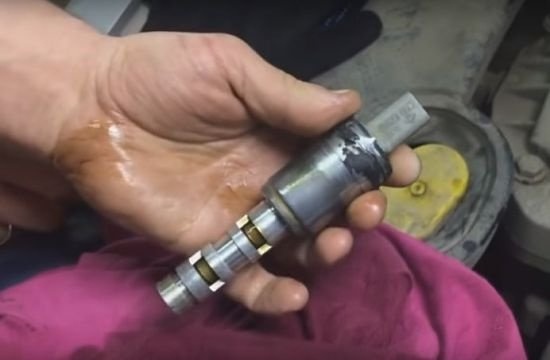

Как уже упоминалось выше, загрязнение клапана переключения фаз чревато заклиниваниями, которые влияют на работу двигателя, динамику автомобиля и расход топлива. Причиной засора очень часто является грязь, которая попадает в устройство через поврежденный сальник. Пыль, смешанная с моторным маслом, попадает в пространство между корпусом и штоком, вызывая заедание штока. Кроме того, повреждение или износ пластиковых лопастей фазорегулятора может способствовать заклиниванию. В этом случае мягкие фишки гарантированно попадут в каналы устройства и с большой долей вероятности могут вызвать их заклинивание.

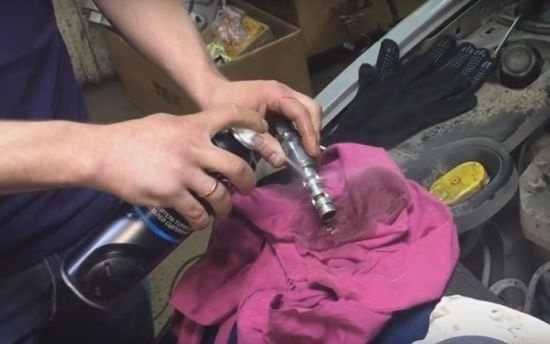

Очистить фазовый клапан несложно: для этого даже не нужно разбирать прибор. Первым делом снимаем защитную решетку, которая установлена ​​на впускном канале. Он выполнен в виде пружинного кольца, которое легко открывается и снимается с корпуса. Используя любое подходящее моющее средство в виде спрея (карбюратор, тормоза, форсунки и т.д.), Промойте корпус клапана и внутренние каналы. Затем необходимо просушить детали сжатым воздухом - лучше пропустить через выходной канал. Далее клемму соленоида подключают к источнику питания и по описанной выше методике проверяют точность срабатывания и полноту открытия клапана.

В тяжелых случаях покраснение может не помочь. Затем нужно развальцовать кузов, разобрать прибор и тщательно очистить клапан регулятора фаз Рено Меган 2.

После промывки и проверки работоспособности клапана в паз необходимо установить защитную сетку. Края его стыка специалисты рекомендуют аккуратно оплавить паяльником - это убережет кольцо фильтра от смещения. Осталось только заменить сальник и поставить клапан на двигатель.

Как видите, опасаться ошибки DF080 нет никаких оснований - с проблемой справится даже новичок. Что касается неисправностей типа заклинивания клапанов или износа деталей фазовращателя, то их гораздо проще предотвратить, чем устранить. Внимание к мелочам вроде масляного пятна вокруг клапана позволит со временем восстановить герметичность, что обязательно скажется на исправности двигателя и поможет сохранить семейный бюджет.

Видео: Клапан фазорегулятора Рено. Почему нет холостых? Как его проверить? Ошибка DF080
