Замена сальников раздатки рено дастер

Замена сальника раздатки дастер

Замена сальника раздатки дастер

Для снятия раздаточной коробки устанавливаем машину на смотровой ров

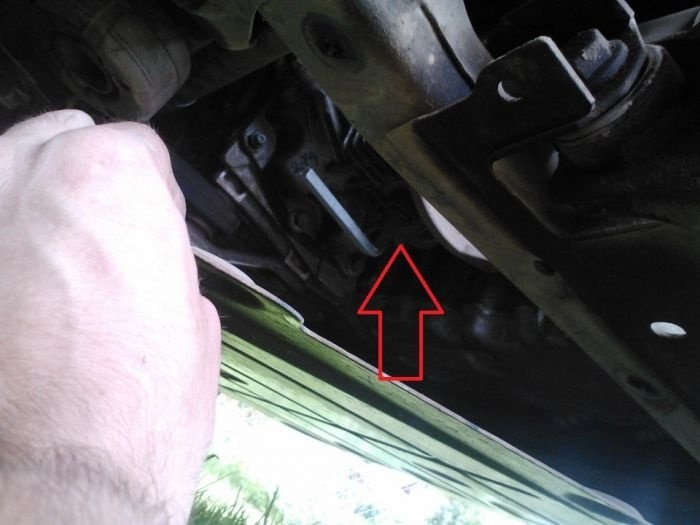

Головкой на 16 с удлинителем откручиваем болты крепления вилки шарнира переднего карданного вала к фланцу выходного вала раздаточной коробки

Сдвигая карданный вал назад, снимаем центрирующую втулку фланца вилки пальца с фланца выходного вала раздаточной коробки.

Головкой на 13 откручиваем два болта крепления кронштейна к раздаточной коробке и два болта крепления кронштейна к блоку цилиндров и к масляному поддону двигателя

Вытаскиваем болты и снимаем кронштейн

Со стороны фланца картера сцепления с головкой на 13 с карданным валом и удлинителем…

. откручиваем верхний болт крепления раздаточной коробки к коробке сцепления

Головкой на 13 с удлинителем откручиваем верхнюю гайку штифта крепления раздаточной коробки на картере сцепления.

Откручиваем нижнюю гайку штифта крепления раздаточной коробки на картере сцепления и два нижних болта

Расположение гаек и шпилек, которыми раздаточная коробка крепится к картеру сцепления

Перемещаем раздаточную коробку по шпилькам картера сцепления

Снятие раздаточной коробки

При установке отводной коробки сориентируйте ее так, чтобы штифты картера сцепления совпадали с монтажными отверстиями в картере отводной коробки.

Затем вставляем сквозной вал раздаточной коробки в шлицы ведущего вала дифференциала и ведущий вал в пазы корпуса дифференциала и, чтобы шлицы обоих валов совпадали, немного проворачиваем выходной и валы прохожих раздаточной коробки.

После совпадения канавок мы полностью отправляем раздаточную коробку в картер сцепления, при этом раздаточная коробка будет центрирована на опорных втулках, запрессованных во фланец картера сцепления.

Крепим корпус раздаточной коробки тремя болтами и двумя гайками.

Затем с правой стороны закрепляем два болта крепления кронштейна к картеру коробки передач и два специальных болта для крепления кронштейна к блоку цилиндров и масляному поддону двигателя.

Открутив болты, нужно проверить, ослаблен ли кронштейн.

После этого можно постепенно, шаг за шагом, поочередно подтягивать крепежные болты, проверяя отсутствие перекоса кронштейна.

Моменты затяжки креплений раздаточной коробки:

- болт / гайка крепления раздаточной коробки к картеру сцепления - 44 Нм;

- болт крепления кронштейна к двигателю и распределителю - 44 Нм;

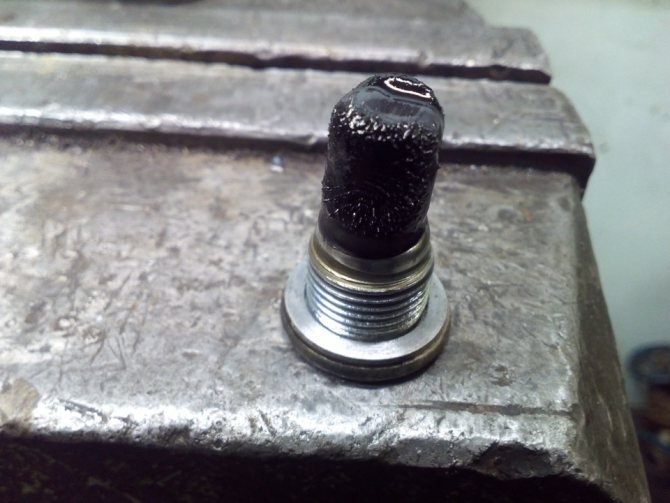

- сливная пробка - 25 Нм.

Замена сальников раздаточной коробки

Замена сальника приводного вала раздаточной коробки

Сальник приводного вала раздаточной коробки заменяем при обнаружении течи масла на стыке корпусов раздаточной коробки и картера сцепления.

Снимите раздаточную коробку и поместите ее на верстак.

Поднимите левую сторону раздаточной коробки, чтобы при замене сальника не пролилось масло из раздаточной коробки.

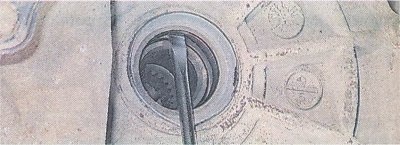

Поддеваем сальник карданного вала отверткой и вытаскиваем из картера раздаточной коробки.

Нанесите тонкий слой трансмиссионного масла на рабочую кромку нового сальника и вдавите сальник в гнездо корпуса раздаточной коробки с помощью оправки подходящего размера.

Внутренние сальники ШРУСа правого переднего ведущего и ведомого вала можно заменить, не снимая раздаточную коробку с автомобиля.

Замена сальников внутреннего ШРУСа переднего правого вала и проходного вала

Для замены сальников сливаем масло из коробки передач и раздаточной коробки.

Головкой калибра 13 отверните четыре болта крепления кронштейна и снимите кронштейн

Откручиваем два болта крепления крышки подшипника

Подденьте крышку подшипника с помощью плоской отвертки или монтажного приспособления

Снимаем сквозной вал в сборе с крышкой и подшипником с раздаточной коробки

Поддеваем сальник трансмиссии правого колеса монтажным шпателем или отверткой

сальник правого привода и проходной вал

Аналогичным образом снимаем сальник проходного вала.

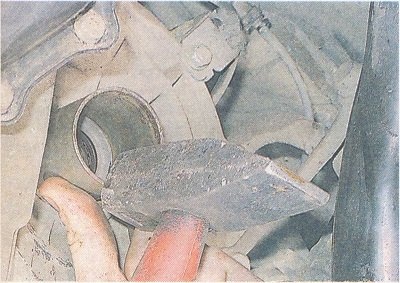

Запрессовываем уплотнительные кольца с помощью специальных оправок.

Установите все детали в обратном порядке.

Замена сальника ведомого вала

Слить масло из раздаточной коробки

Снимаем колпачок фланца переднего кардана с фланца ведомого вала, открутив четыре болта его крепления и сдвигаем вал в сторону.

карданный вал полностью снимается для удобства.

Откручиваем гайку «А» крепления фланца «В» ведомого вала раздаточной коробки и снимаем фланец с хвостовика вала.

Поддеваем отверткой или металлическим крючком и снимаем сальник с раздаточной коробки.

Смазать рабочую кромку сальника трансмиссионной смазкой и прижать оправкой рабочей кромкой внутрь раздаточной коробки. В качестве оправки можно использовать старый сальник.

Замена подшипника проходного вала

Признак неисправности подшипника - повышенный шум в раздаточной коробке, появление стуков в трансмиссии.

Снимите раздаточную коробку, как описано выше.

Откручиваем и снимаем, как описано выше, сквозной вал с крышкой и подшипниковый узел.

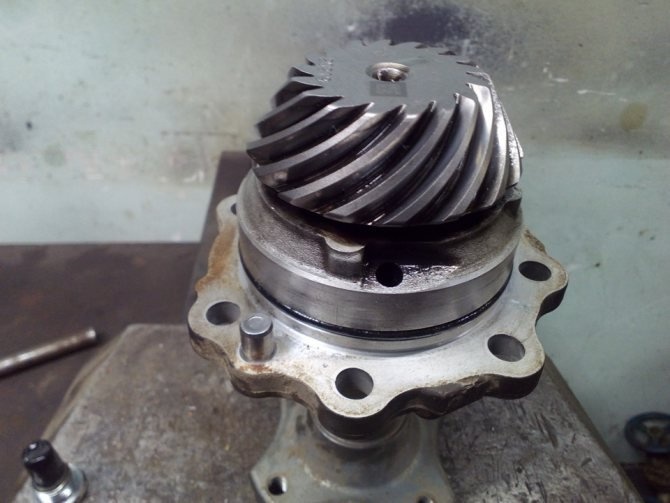

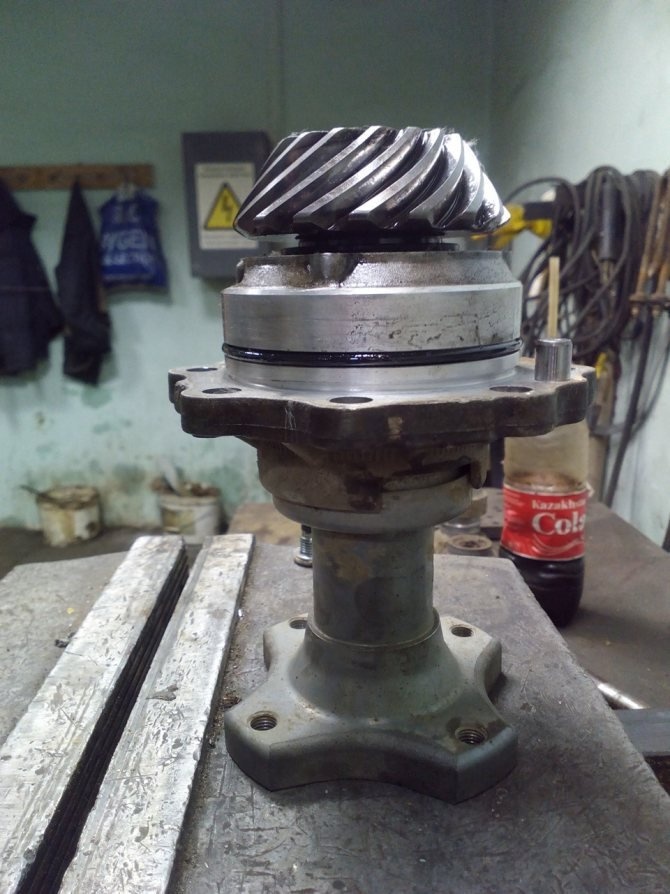

Сквозной вал с подшипником и крышкой в ​​сборе фиксируем в тисках.

Вытаскиваем стопорное кольцо из паза крышки подшипника

alt = "Снятие и ремонт раздаточной коробки Рено Дастер" width = "142" height = "250″/>

Устанавливаем проходной вал в гидравлический пресс

Выталкиваем вал с подшипником из крышки подшипника

Удерживая сквозной вал в тисках, снимите стопорное кольцо с канавки вала

Вытаскиваем подшипник из проходного вала

Закрепляем сквозной вал в тисках и заливаем новый подшипник на вал

После установки вала на деревянную подставку наденьте новый подшипник на вал через старый подшипник и подходящий шпиндель.

Далее монтируем сквозной вал с крышкой подшипника в обратном порядке и собираем все детали.

Ремонт и сервисное обслуживание легковых автомобилей

Сервисное обслуживание раздаточной коробки и заднего редуктора Рено Дастер

Трансмиссия полноприводного Рено Дастер включает раздаточную коробку. Раздаточная коробка распределяет и перенаправляет усилие на задний редуктор.

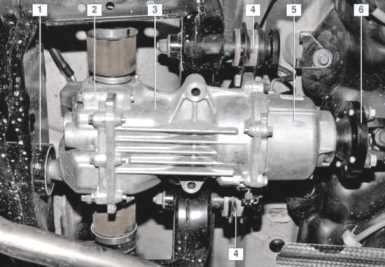

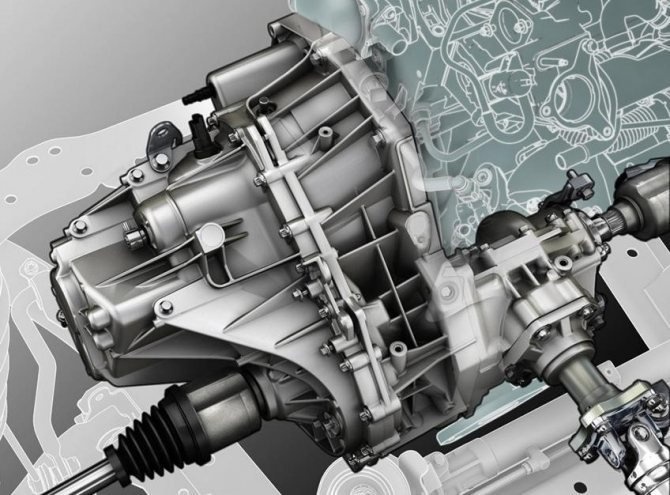

Раздаточная коробка Рено Дастер представляет собой угловую коробку передач с двумя коническими передачами. Основными элементами раздаточной коробки являются картер, коленчатый вал, карданный вал (выходной вал), проходной вал, приводящий в движение правое переднее колесо, трансмиссию и ведомые конические шестерни.

Раздаточная коробка отлита из алюминиевого сплава и имеет две вертикальные крышки, прикрытые передней и задней крышками. Раздаточная коробка крепится к картеру сцепления тремя болтами и двумя гайками и центрируется на двух направляющих втулках, запрессованных в картер сцепления.

С правой стороны раздаточной коробки Рено Дастер крепится кронштейном к блоку цилиндров и масляному поддону двигателя.

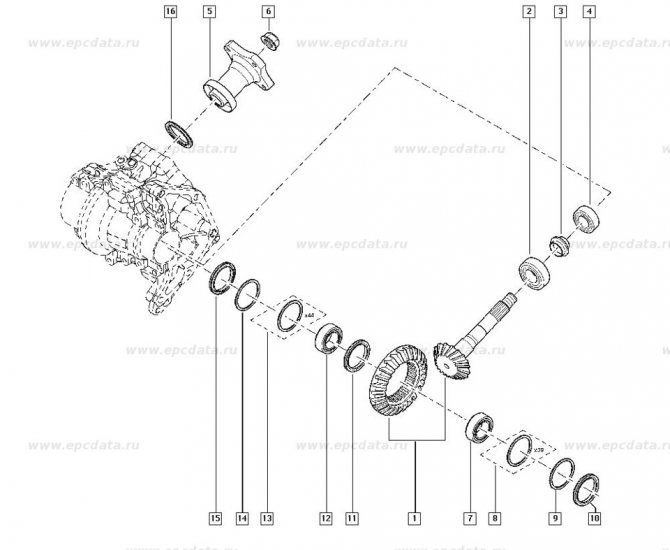

Рисунок 11. Компоненты раздаточной коробки Рено Дастер

1 - сквозной вал; 2 - коленчатый вал; 3 - сальник приводного вала; 4 - картер раздаточной коробки Рено Дастер; 5 - уплотнительное кольцо; 6 - задняя крышка картера; 7 - фланец карданного вала; 8 - крышка маслозаливной горловины; 9 - передняя крышка картера; 10 - подшипник проходного вала; 11 - крышка подшипника

Кронштейн крепится одновременно к трем частям, поэтому для исключения его перекосов при установке раздаточной коробки Рено Дастер и наличия в ней внутренних напряжений в отверстии для крепления кронштейна к поддону двигателя расположена плавающая разъемная втулка масло.

Для крепления кронштейна к блоку цилиндров и масляному поддону двигателя используются специальные болты с центрирующей манжетой. При установке раздаточной коробки наружные шлицы полого ведущего вала соединяются со шлицами картера дифференциала, расположенными в коробке передач, и со шлицами трансмиссии
правое колесо - со шлицами боковой передачи дифференциала.

Внутри раздаточной коробки Рено Дастер коническая ведущая шестерня гипоидной трансмиссии жестко закреплена на шлицах карданного вала, находящегося в постоянном зацеплении с ведомой шестерней.

Ведомая шестерня выполнена за одно целое с ведущим валом карданной передачи (выходным валом). На шлицы этого вала установлен фланец, который соединяет вал с фланцем вилки карданного шарнира. Благодаря этому карданный вал постоянно вращается во время движения автомобиля.

Сквозной вал расположен внутри полого вала двигателя и контактирует с внутренним шарнирным корпусом правого ведущего колеса. Это соединение закрыто резиновым кольцом.

Рисунок 12. Кронштейн крепления раздаточной коробки Renault Duster

1 - болты крепления кронштейна к блоку цилиндров и поддону двигателя; 2 - скоба; 3 - болты крепления кронштейна к кожуху коробки передач

Снятие раздаточной коробки Рено Дастер

Работает удаление флаера Рено Дастер:

- Снимаем раздаточную коробку для ее ремонта или замены, а также при разборке коробки передач и разборке двигателя.

- Снимаем защиту двигателя. Снимите правое ведущее колесо.

- Снимите центрирующую втулку фланца карданного шарнира с фланца выходного вала раздаточной коробки Рено Дастер.

- Отвинтите два болта крепления кронштейна к распределителю затрат тепла и два болта, которыми кронштейн крепится к блоку цилиндров и масляному поддону двигателя, снимите болты и разберите кронштейн.

- Специальные болты с центрирующим буртиком используются для крепления кронштейна к блоку цилиндров и масляному поддону двигателя.

- Со стороны фланца раструба сцепления с карданом откручиваем верхний болт крепления раздаточной коробки Рено Дастер к раструбу сцепления.

- Откручиваем верхнюю гайку штифта, который крепит раздаточную коробку к картеру сцепления.

- Тем же инструментом откручиваем нижнюю гайку от штифта крепления раздаточной коробки к картеру сцепления Renault Duster и два нижних винта.

- Перемещаем раздаточную коробку по шпилькам картера сцепления и разбираем.

- При установке раздаточной коробки Рено Дастер сориентируйте ее так, чтобы штифты картера сцепления совпадали с монтажными отверстиями в раздаточной коробке.

- Далее устанавливаем раздаточную коробку через шлицы шестерни ведущего вала дифференциала и ведущий вал в пазы картера дифференциала. Чтобы шлицы обоих валов совпали, несколько раз проворачиваем трансмиссию и проходные валы раздаточной коробки.

- После совпадения канавок передвигаем раздаточную коробку Рено Дастер до упора в картер сцепления, при этом ее картер будет центрирован на опорных втулках, запрессованных во фланец картера сцепления.

- Крепим кожух распределителя тремя болтами и двумя гайками. Затем с правой стороны заворачиваем два болта крепления кронштейна к картеру и два специальных болта крепления кронштейна к блоку цилиндров и поддону двигателя.

- После затяжки болтов нужно проверить, что кронштейн находится в свободном состоянии.

- В дальнейшем можно поочередно вращать крепежные болты, проверяя, не прогибается ли кронштейн.

Замена сальника главного вала раздаточной коробки Рено Дастер:

- Заменяем сальник приводного вала раздаточной коробки при обнаружении течи масла на стыке раздаточной коробки и картера сцепления.

- Снимаем дозатор и ставим на верстак.

- Поднимите левую часть раздаточной коробки Рено Дастер, чтобы при замене сальника масло не вытекло из раздаточной коробки.

- Отверткой подденьте сальник на главном валу и снимите его с крышки раздаточной коробки Рено Дастер.

- Нанесите тонкий слой трансмиссионного масла на рабочую кромку нового сальника и вставьте сальник в корпус картера с оправкой необходимого размера.

Задний редуктор Renault Duster

Трансмиссия полноприводного автомобиля Рено Дастер включает в себя задний редуктор, в котором находится главная передача с дифференциалом и электромагнитной муфтой. Главная передача гипоидная.

Главная передача автомобиля выполнена вместе с валом, шлицевой конец которого совмещен со ступицей сцепления электромагнитной муфты. Вал-шестерня поддерживается двумя коническими роликоподшипниками.

Наружные кольца подшипников запрессовываются в посадочные места картера коробки передач Рено Дастер, а внутренние кольца вставляются на вал. Между внутренними кольцами расположена распорная втулка; при затяжке гайки подшипника втулка деформируется, обеспечивая постоянный предварительный натяг подшипника.

Рисунок 13. Запасные части заднего редуктора Рено Дастер

1 - крышка заднего редуктора; 2 - патрубок сапуна редуктора; 3 - картер коробки передач; 4 - основа электромагнитной муфты; 5 - фланец электромагнитной муфты; 6 - блокировка проводки тросов управления электромагнитной муфтой; 7 - отверстия для крепления переднего опорного кронштейна; 8 - штифт для крепления КПП Рено Дастер к задней опоре; 9 - сальник левого привода; 10 - сальник правого привода; 11 - сливная пробка; 12 - крышка заливной горловины

Рисунок 14. Задний редуктор Renault Duster

1 - задняя опора; 2 - задняя крышка; 3 - картер коробки передач; 4 - передние опоры; 5 - основа электромагнитной муфты; 6 - фланец электромагнитной муфты

Предварительный натяг подшипника регулируется крутящим моментом ведущей шестерни. Шестерня главной передачи прикреплена болтами к фланцу корпуса дифференциала.

Дифференциал перенаправляет усилие на задние ведущие колеса Renault Duster и позволяет агрегатам вращаться с разными угловыми скоростями. Корпус дифференциала вращается на двух конических роликовых подшипниках.

Корпус дифференциала содержит две боковые шестерни и два сателлита, которые постоянно включены. Сателлиты вращаются вокруг оси, закрепленной в корпусе дифференциала.

База электромагнитной муфты для подключения полного привода прикручена к коробке передач главной передачи Рено Дастер. Электромагнитная фрикционная муфта играет роль межосевого дифференциала: она перераспределяет усилие между осями в зависимости от дорожных условий.

Электромагнитная муфта соединяет Renault Duster с задним приводом по команде блока управления полным приводом. Основная часть сцепления совмещена с задним карданным валом, а ведомая часть соединена с валом ведущей шестерни главной передачи. В ведомой части находится кулачковый механизм, изменяющий усилие зажима.

Ток, подаваемый на соленоид сцепления, вызывает подключение задней оси. Величина передаваемой силы определяется силой сцепления фрикционных дисков муфты. На максимальном токе муфта полностью заблокирована.

Коробка передач Рено Дастер закреплена на трех опорах к раме задней подвески. Кронштейн с передними опорами крепится к заднему редуктору двумя болтами и гайками.

Штифт крышки переключения передач вставляется в отверстие в заднем держателе и соединяется гайкой. Держатель заднего переключателя вдавлен в раму задней подвески.

Для выравнивания давления снаружи и внутри заднего редуктора и электромагнитной муфты Renault Duster используются два дефлектора. Сапун представляет собой трубу, один конец которой помещен на трубу, запрессованную в картер.

Противоположный конец трубки (с пластиковым наконечником) сапуна закреплен в пластиковом держателе на лонжероне корпуса. Во время технического обслуживания для очистки сапуна снимите заглушку сапуна с держателя и закрутите ее на трубке.

Управление электромагнитным сцеплением Renault Duster

Чтобы проверить электромагнитную муфту Рено Дастер, проделайте следующее:

- При обнаружении неисправностей в КПП Рено Дастер блок управления переходит в режим 2WD (передний привод), при этом загораются сигнальные лампы на панели приборов.

- В этом случае вы можете продолжить движение на АЗС на малой скорости.

- Управление электромагнитным сцеплением осуществляется на живописной канаве или эстакаде.

- Отделяем клемму кабеля от отрицательной клеммы аккумулятора.

- Для проверки обмотки электромагнитной муфты Рено Дастер снимите с пластиковой опоры колодки тросов управления электромагнитной муфтой и, нажав на фиксатор, отсоедините их.

- Для проверки обрыва обмотки электромагнитной муфты подключить щупы тестера (в режиме омметра) к колодке.

- Если тестер показывает бесконечность, имеется обрыв обмотки электромагнитной муфты и муфту необходимо заменить.

Замена сальника заднего привода Рено Дастер

Работы по замене сальника заднего привода Рено Дастер:

- Замена сальника заднего привода проводится при обнаружении через него утечки масла из заднего редуктора.

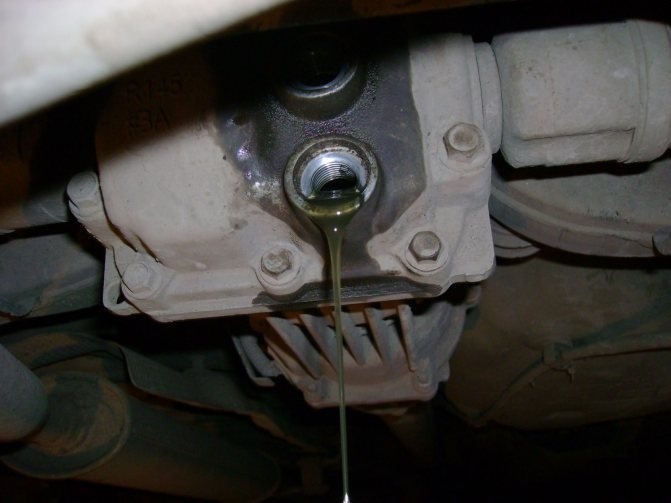

- Снимаем масло с заднего редуктора Рено Дастер.

- Снимите правый задний привод.

- Поддеваем отверткой сальник трансмиссии и вытаскиваем из гнезда в картере КПП Рено Дастер.

- Нанесите тонкий слой трансмиссионного масла на рабочую кромку нового сальника и установите сальник в картер заднего редуктора с оправкой необходимого диаметра.

- Залейте масло в коробку передач и установите полный привод.

Снятие заднего редуктора Рено Дастер

Снятие заднего редуктора Рено Дастер:

- Снимаем задний переключатель для ремонта или замены.

- Отделяем клемму кабеля от отрицательной клеммы аккумулятора. Снимаем масло.

- Снимите шланг сапуна с магистрали электромагнитной муфты Рено Дастер и закройте отверстие магистрали, обмотав его изолентой.

- Извлекаем проводку из пластиковой опоры, расположенной на кронштейне передних опор КПП.

- Так же снимаем сапун с магистрали заднего редуктора Рено Дастер.

- Установите под него регулируемый упор. Отсоедините колодки жгута электромагнитной муфты.

- Отделите фланец шарнира заднего приводного вала от фланца электромагнитной муфты.

- Снимаем задние ведущие колеса.

- Откручиваем гайку, фиксирующую переднюю опору к задней раме, фиксируя болт с выдвижной.

- Вытаскиваем из держателя болт с увеличенной шайбой.

- Также снимите болт с противоположной передней опоры.

- Отвинтите гайку штифта крепления КПП Рено Дастер к задней опоре.

- Сдвигаем коробку передач вперед, вынув штифт из отверстия в задней опоре, и опускаем на регулируемый упор.

- Ставим коробку передач на верстак.

- Гаечным ключом отверните две гайки, фиксирующие кронштейн передних опор, фиксирующие болты, и снимите кронштейн с опорами.

- Установите задний переключатель в обратном порядке. Залейте масло в коробку передач.

Карданная коробка передач Рено Дастер

Карданная трансмиссия Рено Дастер служит для передачи мощности от раздаточной коробки на задний редуктор под переменными углами. Карданный привод состоит из переднего и заднего валов, промежуточной рессорной опоры с подшипником и двух карданных шарниров.

Карданные валы Рено Дастер изготавливаются из стальных тонкостенных трубок и имеют разный диаметр труб. Внешний и внутренний диаметры труб и их длина определяются исходя из передачи необходимой силы и обеспечения скорости вращения.

Конструкция карданной передачи, состоящая из двух валов, позволяет им увеличивать скорость вращения. Для компенсации угловых и осевых перемещений двигателя и задней подвески в задней части переднего карданного вала Renault Duster имеется внутренний шарнир. Соединение с внутренней молнией закрыто резиновой оболочкой и полностью герметично.

Рисунок 15. Карданный привод Renault Duster

1 - передний кардан; 2 - вал привода передний; 3 - промежуточная опора; 4 - задний приводной вал; 5 - задний кардан

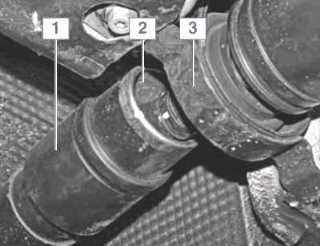

Рисунок 16. Соединение переднего и заднего карданных валов Renault Duster

1 - основание внутреннего шарнира; 2 - уплотнительный резиновый пыльник; 3 - промежуточная опора

Передний конец заднего карданного вала Рено Дастер расположен в промежуточной опоре. Опора состоит из радиального шарикоподшипника, размещенного в кронштейне внутри резиновой прокладки.

Для уменьшения неравномерности вращения используются два одинаковых карданных шарнира, а их вилки, расположенные на концах карданных валов, должны лежать в одной плоскости. В этом случае неравномерность вращения, вызванная одним подвесом, компенсируется неравномерностью вращения другого.

Карданные валы Рено Дастер динамически сбалансированы на стендах. Дисбаланс уравновешивается путем приваривания балансировочных пластин к трубе вала.

Неуравновешенность трансмиссии приводит к возникновению вибраций на высоких скоростях (более 60-80 км / ч). Сильный дисбаланс может вызвать разрушение трансмиссии и ее компонентов.

Карданная передача имеет неразборную конструкцию и в случае износа или повреждения ее детали заменяются целиком.

Замена карданной передачи Рено Дастер

Внешними признаками выхода из строя карданного привода являются: повышенный гул, вибрация, стуки при пуске и переключение передач.

Причинами могут быть повышенный износ подшипников и крестовин в шарнирах, подшипниках промежуточной опоры, разрушение балансировочных дисков, ослабление болтов крепления фланцев вилок карданного вала к фланцам электромагнитной муфты и раздаточной коробки

Работы по замене карданного вала Рено Дастер:

- Выкрутите болт крепления вилки шарнира заднего карданного вала к фланцу электромагнитной муфты.

- Поворачивая вал, открутите также три других болта, которыми крепится шарнирная вилка.

- После перемещения вала вперед снимаем центрирующий буртик фланца вилки кардана Renault Duster с фланца электромагнитной муфты.

- Привязываем кардан к фланцу электромагнитной муфты резьбой.

- откручиваем два болта, которыми кронштейн промежуточной опоры крепится к днищу кузова.

- Выкрутите винты крепления переднего карданного замка к фланцу выходного вала распределителя тепла и, перемещая карданный вал, снимите центрирующую втулку фланца кардана с фланца выходного вала распределителя тепла.

Замена сальников приводов колес

Необходимость проведения работ определяется при проверке технического состояния коробки передач.

Замечание

Последовательность выполнения показана на примере сальника левостороннего привода автомобиля с механической коробкой передач. Аналогично производится замена сальника правого привода. При работе на автомобиле с автоматической коробкой передач следует учитывать, что для заправки необходимо использовать только специальную рабочую жидкость для автоматической трансмиссии.

Работу выполняем в следующем порядке.

1. Подготовить машину к ТО и ремонту.

2. Снимите левый передний привод.

3. Подденьте сальник большой отверткой с плоским лезвием или монтажным лезвием, снимите его с картера переключения передач.

4. Заливаем рабочую кромку нового сальника трансмиссионным маслом (или рабочей жидкостью АКПП) и прижимаем оправкой подходящего диаметра.

Совет

В качестве шпинделя можно использовать старый сальник переднего привода.

Важный момент

Удары не должны быть слишком сильными. Сальник следует вдавливать постепенно, избегая перекоса.

5. Установите детали в обратном порядке. Добавьте трансмиссионное масло (или жидкость для автоматической трансмиссии) в коробку передач).

Руководство по обслуживанию и ремонту Рено Дастер

Видео по теме «Замена сальников приводов колес» для Renault Duster

Замена масла в редукторах дастера какой пробег. Инструкция по самостоятельной замене масла в раздатке и редукторе рено дастер

По заявлению производителя, масло в раздаточной коробке и оси не подлежит замене и заливается на весь срок службы автомобиля.

А вот недостаточная заливка масла в трамблер и мост - довольно частое явление на Рено Дастер. В данном случае от уровня не хватало всего 2 см, это не страшно, но чтобы успокоить пришлось его поменять.

Так как неясно, какое масло было залито, пришлось перестраховаться и купить новое трансмиссионное масло Total Syn Fe 75W-90, масло рекомендовано Renault, затвердевает при температуре ниже 50 градусов.

Для замены масла в раздатке и мосту Рено Дастер достаточно 1 литра. В этом отчете ушло 1 литр и 50-100 грамм, это при заливке по максимуму, на уровне сливных отверстий и с учетом полного слива и промывки заднего редуктора и распределителя.

• Начнем с заднего переключателя
• Машину поднимать не надо, если ляжешь, места хватит.

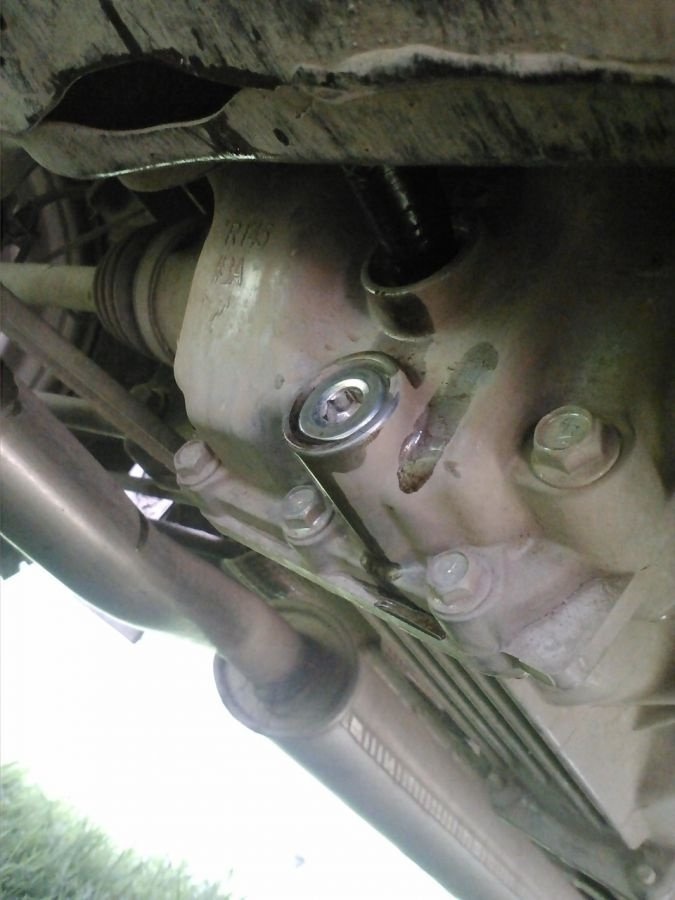

• Откручиваем сливную пробку (нижнюю) шестигранником
• Слейте масло, масло будет достаточно черным, это нормально
• Заворачиваем заглушку обратно, прокладку не забываем

Масло не сливается, поэтому вы можете использовать всасывающий шланг, чтобы полностью слить масло.

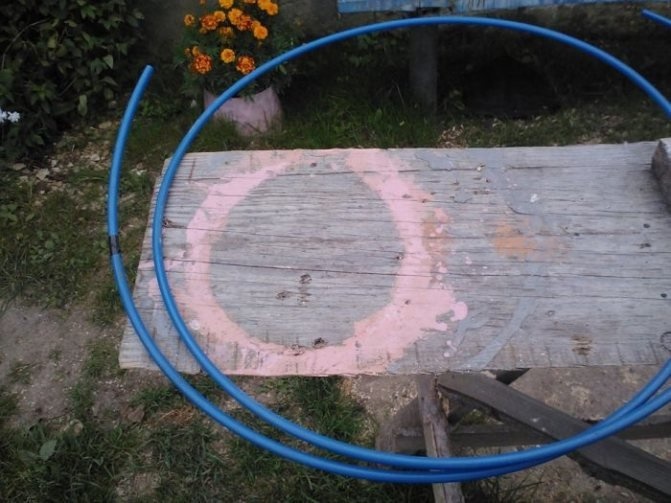

Трубка ровно пустая, потому что стенки не сжаты. Вставляем один конец трубки в заливное отверстие редуктора, упирая трубку на дно, другой конец трубки на вакуумный насос (или создаем вакуум легкими), трубку забираем так, чтобы масло не попадает в насос и не проглатывает его.

Так же можно промыть коробку передач и полностью слить промывочную жидкость. Масло хорошо стекает из дозатора, промывать его не нужно.

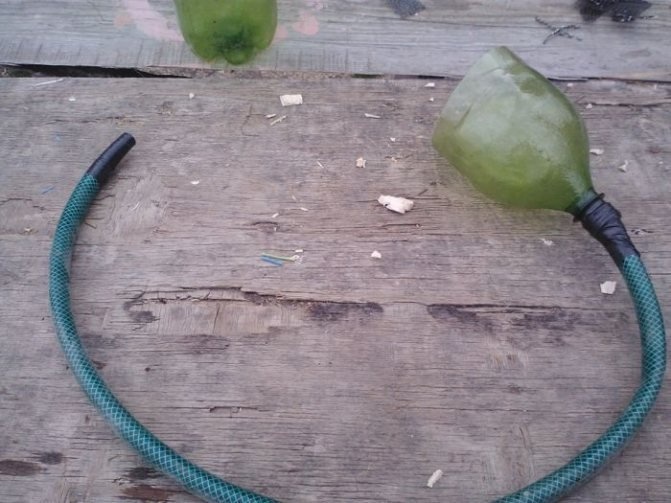

заливать масло в задний редуктор с помощью такого приспособления удобно

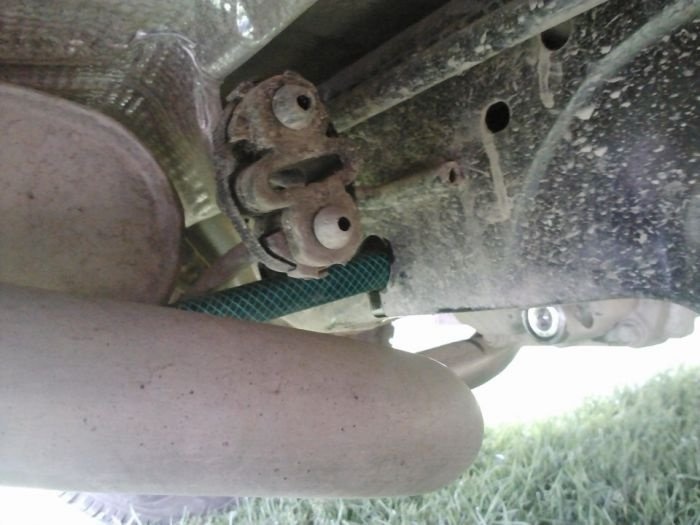

Толкаем трубку и в заливное отверстие (верх) наливаем новое масло, масло нужно заливать до края отверстия.

Закручиваем верхнюю крышку на КПП и после замены протираем следы масла тряпкой

Переходим к раздаточной коробке

Снимаем правое переднее колесо (со стороны пассажира), можно просто выключить, если удобно.

Раздаточная коробка расположена со стороны пассажира, сразу за рулем. Смотрите фото ниже.

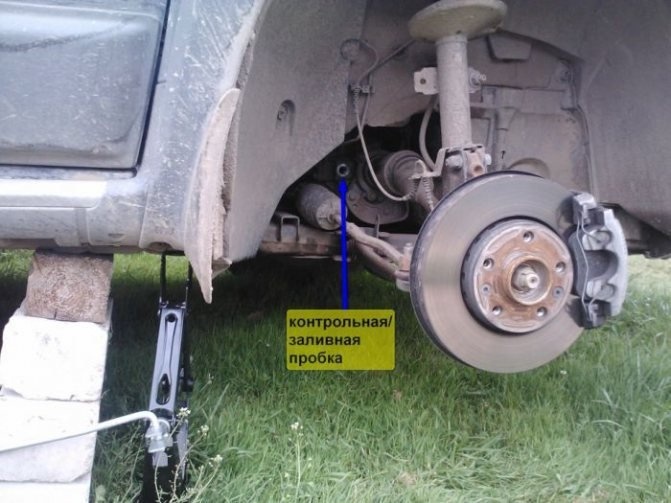

Находим заливное отверстие, оно же контрольное.

Уровень масла в раздаточной коробке в норме.

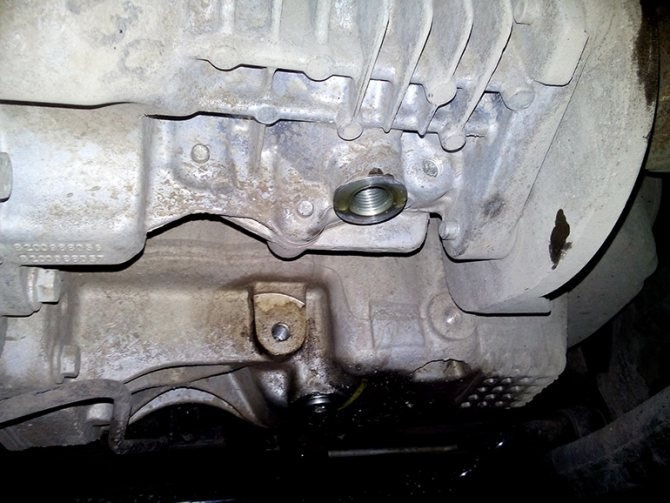

Для доступа к сливной пробке необходимо будет частично снять защиту, открутив шесть крепежных болтов так, чтобы защита висела только на передних. Сливная пробка раздаточной коробки обозначена стрелкой.

Масло хорошо стекает из дозатора, промывать его не нужно.

Сливаем масло, закручиваем сливную пробку. Соберите защиту в обратном порядке.

Масло заливалось везде ровно по краю заливной горловины (тоже немного выходило).

Отверстие для проверки и заполнения кассеты расположено так же, как и отверстие для выдачи, но с левой стороны.

В коробке масло не меняли, проверяли только уровень, почти на одном уровне с краем.

Категории товаров, которые могут вас заинтересовать по статье «Замена масла в КПП и распределителе Рено Дастер»:

Запчасти, ТО

Товары из ассортимента Dastershop77, которые могут вас заинтересовать:

Периодичность замены масла

Раздаточная коробка жестко закреплена на картере коробки передач и применяется на Дастере с трансмиссией 4х4. Агрегаты имеют раздельные системы смазки, крутящий момент передается дифференциалом, который находится в коробке передач. Производитель предусматривает проверку уровня масла трансмиссии в агрегатах каждые 30 тысяч километров. Изначально замена смазочного материала не требуется по закону, но с 2021 года при тяжелых условиях эксплуатации система рекомендует заменять масло в трансмиссии после 2 рабочих циклов двигателя.

Владельцы замечают пониженный уровень жидкости в агрегатах при покупке новых автомобилей. Кроме того, используемое масло имеет высокую вязкость, что затрудняет переключение передач при температуре ниже -10 ° C.

В процессе обкатки шестерни притираются, частицы металла проникают в смазку, что может вызвать абразивный износ деталей. Первичная замена проводится при пробегах от 20 до 30 тыс. Км, последующее ТО через 30 тыс. Км (при нормальных условиях эксплуатации).

Раздаточная коробка и задний переключатель имеют вентиляционные каналы, ведущие к верхней части кожухов. При движении по глубоким лужам вода может попасть в полости агрегатов. Производитель транспортного средства требует замены смазочного материала после полного погружения трансмиссии в воду. Если при ремонте автомобиля Рено Дастер необходимо произвести демонтаж правого переднего привода, масло сливают из раздаточной коробки.

Регламент замены в редукторе и раздатке

Поскольку доступ к пробкам, расположенным в нижней части кожухов агрегатов, необходим для слива смазки, работы проводят на элеваторе или смотровой яме. Машина установлена ​​горизонтально, что позволяет полностью слить сточную жидкость из корпусов.

Для проведения работ вам потребуются специальный 4-х гранный ключ размером 8мм, 6-гранный ключ на 10мм, чистый передаточный шприц и емкость для горного дренажа емкостью 1,5-2,0 литра. Для увеличения текучести смазки рекомендуется прогреть жидкость, проехав на автомобиле 20-25 км.

Слив масла

Для слива отработанной жидкости из распределителя необходимо:

1. Очистите нижнюю часть картера от грязи и капель жира чистой тканью.
2. Вставьте подготовленный ключ в отверстия с 4 сторон крышки и открутите элемент от корпуса агрегата.
3. Подставьте под отверстие емкость для сбора старой смазки, которая стекает в течение 10-15 минут.
4. Удалите с пробки остатки старой смазки и металлическую стружку (в конструкции есть намагниченный элемент).

Для замены масла в заднем редукторе необходимо:

1. Удалите грязь с картера тряпкой.
2. Открутите заглушку на задней крышке агрегата.
3. Слейте жидкость в прилагаемую емкость, очистите крышку от масла и приставших остатков износа.

Промывка элементов

Полость раздаточной коробки и картер редуктора заднего привода не промываются. Производитель использует смазку API GL5, которая позволяет смешивать жидкости с разной вязкостью. Использование моющих средств запрещено, так как они несовместимы с трансмиссионными маслами.

Пошаговая инструкция по заливке масла

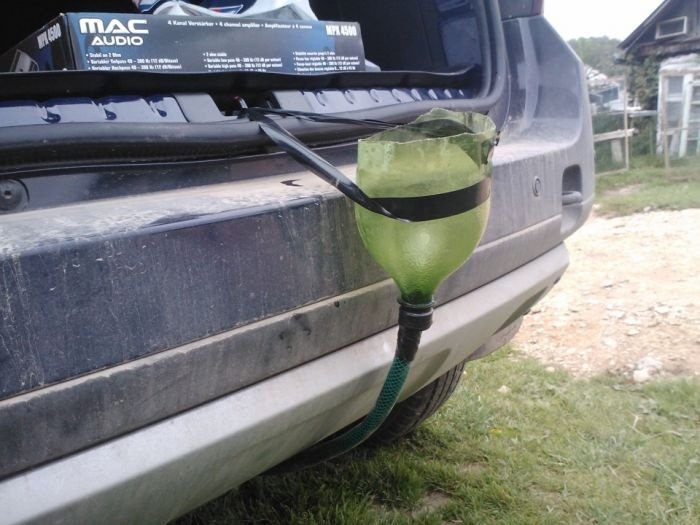

Шприц или пластиковая бутылка с удлинительной трубкой используется для заполнения раздаточной коробки и редуктора заднего моста смазкой. Из бака емкостью 1-1,5 л вырезается участок с горловиной, труба закрепляется электроизоляционной лентой. Рекомендуется использовать шланг длиной 1,2-1,5 м, позволяющий заливать трансмиссионное масло, находясь рядом с автомобилем.

Пошаговый алгоритм действий:

Необходимость проверки уровня масла в АКПП Рено Дастер

АКПП KIA Ceed SW EX 1.6 Журнал учета Замена масла и фильтра в АКПП

Уменьшение необходимого количества трансмиссионного масла ATF в автоматической коробке передач может вызвать повреждение автоматической коробки передач, что приведет к ее капитальному ремонту. Причина снижения уровня смазки - потеря жидкости из-за выхода из строя сальников и прокладок, а также из-за нарушения герметичности стыков. Во избежание негативных последствий рекомендуется периодически проверять уровень масла в автоматической коробке.

Внеочередная проверка уровня проводится в следующих случаях:

• после ремонтных работ по восстановлению уплотнения картера АКПП;
• при смене владельца транспортного средства.

В конструкции АКПП Рено Дастер предусмотрено специальное смотровое отверстие для проверки уровня масла. При избытке смазки в ящике машина заливается через специальный канал.

Непосредственная проверка уровня рабочего материала проводится после непродолжительной поездки для прогрева смазки до рабочей температуры.

1. Автомобиль закреплен на горизонтальной платформе при работающем двигателе.
2. Селекторный режим - соответствует парковке.
3. Масло нагревается до температуры 60 ± 1 ° С (для измерения градусов рекомендуется использовать специальный диагностический сканер).

Информация о видах требуемого масла

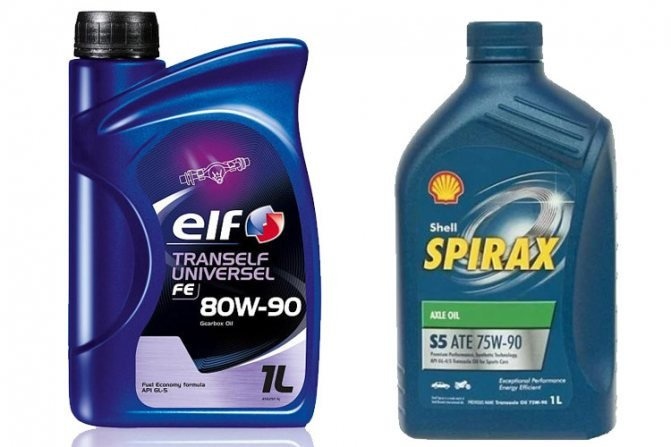

Производитель рекомендует использовать для раздаточной коробки следующие трансмиссионные масла:

TOTAL TRANSMISSION SYN FE 75W90 GL4/GL5

это полностью синтетическое трансмиссионное масло, разработанное в соответствии с концепцией Total Drive Line (TDL). Применяется в механических коробках передач с синхронизаторами и без них, а также в мостах и ​​распределителях. Рекомендуется для систем смазки с фильтрующими элементами. Среди полезных качеств этого трансмиссионного масла следует отметить:

• Довольно высокая степень вязкости.
• Повышенная стойкость к пенообразованию, окислению и коррозии.
• Повышенная устойчивость к суровым температурным условиям.
• Повышенная устойчивость к высоким нагрузкам.
• Увеличенные интервалы замены.

ELF TRANSELF TYPE B 80W-90

Эта высококачественная трансмиссионная жидкость содержит противозадирные присадки. Масло обладает хорошими противоизносными и противозадирными свойствами, благодаря чему положительно сказывается на ресурсе механизмов при работе в условиях больших нагрузок. Наличие большого количества различных полезных свойств предотвращает коррозионные и окислительные процессы на стальных и медных компонентах узлов. Он имеет высокий индекс вязкости и низкую температурную стабильность в сочетании с термической стабильностью. Не повреждает уплотнительные материалы.

Заправочные емкости и жидкости Рено Дастер

интересно: сколько литров
