Замена задних тормозных колодок на Renault Duster 4х4

Исходный код пэда

• Для полноприводной версии (4х4) - 440607493R
• Для переднеприводной версии (2х4) - 7701210109

Стоимость запчастей Renault для ТО вы можете узнать у наших партнеров (existential, emex, autodoc и др.), Которые предоставляют скидки по карте Renault-Drive

Комплект пружин заднего тормоза

Для переднеприводной версии (2х4) - 7701205518

Максимальный износ задних колодок (накладок) не менее 2 мм.

Спереди - 6 мм

Тормозные колодки меняются только комплектом на одну ось. То есть все задние или все передние. Или все вместе.

Как поменять задние тормозные колодки на Рено Дастер

Порядок работы:

- если уровень жидкости в бачке с тормозной жидкостью находится на отметке MAX, то перед установкой новых колодок откачайте часть жидкости из бачка с помощью шприца или резиновой груши.

- снимаем задние колеса

- на фото замена полноприводной модификации Дастер (для варианта 4х2 порядок другой)

- перед снятием тормозного барабана нажмите рычаг стояночного троса до упора - автомобиль должен быть разблокирован

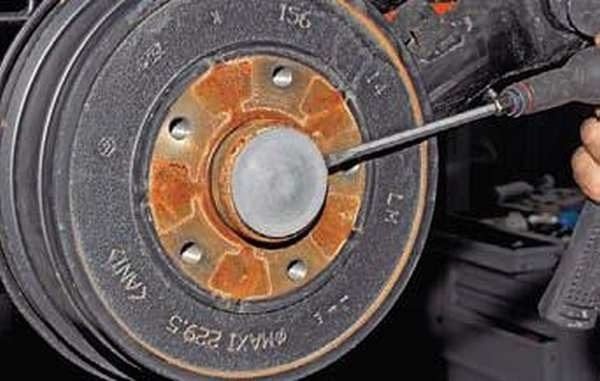

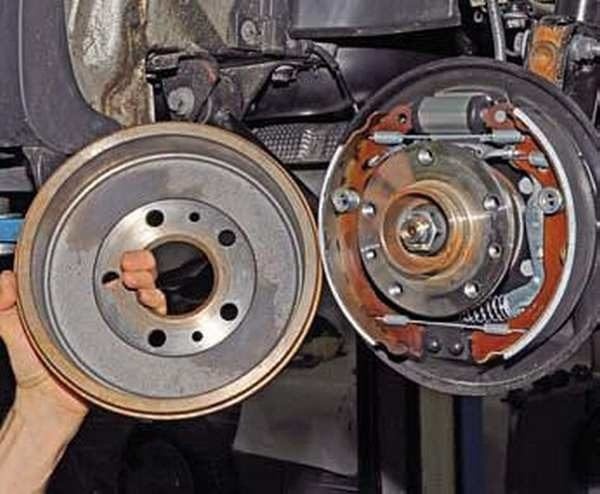

- снимаем заднее колесо и надежно фиксируем автомобиль. Для снятия барабана колодки необходимо стыковать, для этого плоской отверткой через резьбовое отверстие в ступице поворачиваем храповую гайку механизма для автоматической регулировки зазора между колодками и барабаном, тем самым уменьшая длину полосы пробела:

Для наглядности операция показана при снятом барабане. Поверните храповую гайку на левом и правом колесах для зубьев снизу вверх

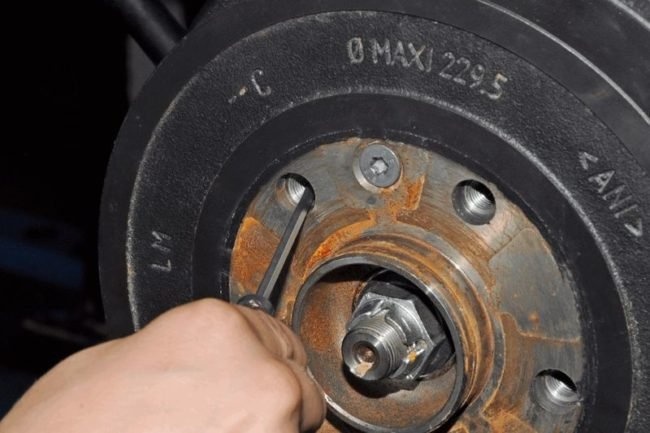

Ключом Torx T-40 открутите два винта, которыми тормозной барабан крепится к ступице

Снимаем тормозной барабан. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

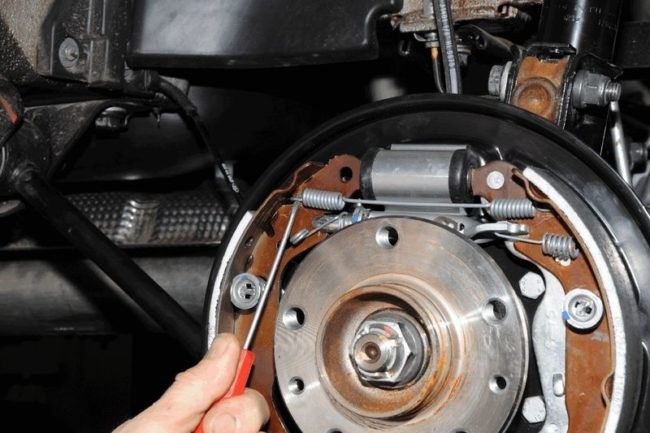

Отверткой высвободите крючок верхней натяжной пружины и снимите ее

Затем снимите нижнюю пружину

Снимите пружину, отрегулировав зазоры

Поворачиваем чашку пружины задней опоры башмака до тех пор, пока паз в чашке не совместится со стержнем стержня

Снимаем чашку с пружиной и вытаскиваем опорную стойку из отверстия в тормозном щите. Аналогичным образом снимаем передний держатель колодки.

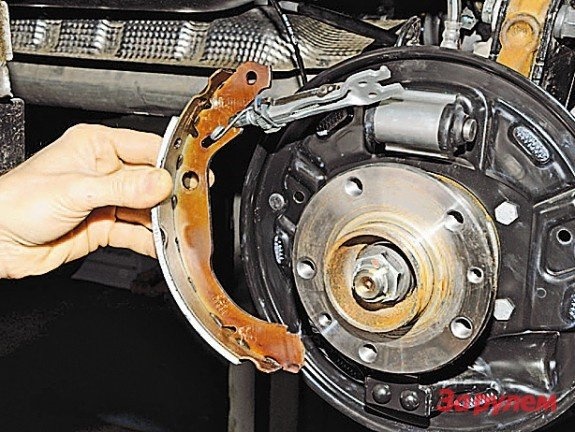

Снимаем заднюю тормозную колодку с тормозного щита.

Отсоедините конец троса стояночного тормоза от рычага заднего башмака.

Снимите башмак и концевую пружину троса

Снимите переднюю тормозную колодку вместе с распорной штангой и разделите их. Проверяем техническое состояние деталей и чистим.

Чистим все механизмы внутри барабана.

Нанесите специальную смазку на резьбовые соединения (для тормозных суппортов)

Если какие-то пружины пришли в негодность, заказываем ремкомплект и заменяем все на новые. Код в начале статьи.

Далее устанавливаем механизм автоматической регулировки люфта прикручиванием наконечника вручную ((резьба на наконечнике пробела и гайке храповика правильная).

Установите новые задние тормозные колодки в обратном порядке.

Перед установкой тормозного барабана очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Если у вас есть что добавить к статье или вы хотите поделиться своим опытом по этой теме, оставьте, пожалуйста, комментарий Если вы являетесь автором отчета о ремонте, модификации автомобиля Renault или рекомендуете материал для базы знаний Renault-Drive, сообщите нам об этом Понравилась статья? Поддержка Renault-Drive: поделитесь с друзьями кнопками ниже.

Пошаговый порядок замены 4х4

Подробности по замене передних тормозных колодок на Рено Дастер в материале: замена передних тормозных колодок.

Перед тем как приступить к замене задних тормозных колодок, откройте бачок тормозной жидкости под капотом и, если ее уровень близок к отметке MAX, заранее накачайте ее шприцем.

Примечание!

Замена тормозных колодок на Рено Дастер должна заменяться только одним комплектом, то есть всеми четырьмя элементами. Их замена только с одной стороны может привести не только к неравномерному износу самих колодок, но и к частичному боковому вылету автомобиля при движении.

• Сначала жестко фиксируем машину к земле и снимаем вышедшие с завода колеса с радиусом 14.

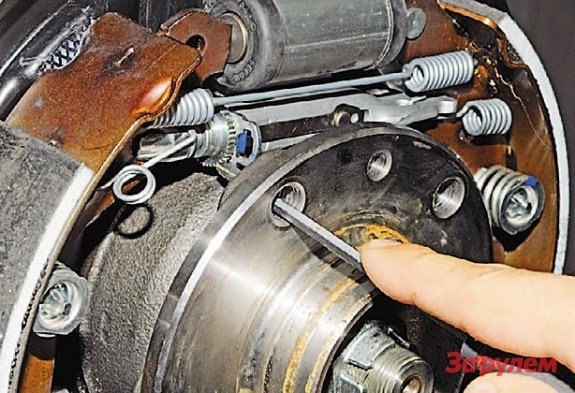

• Чтобы разобрать барабан, колодки необходимо сжать вместе.

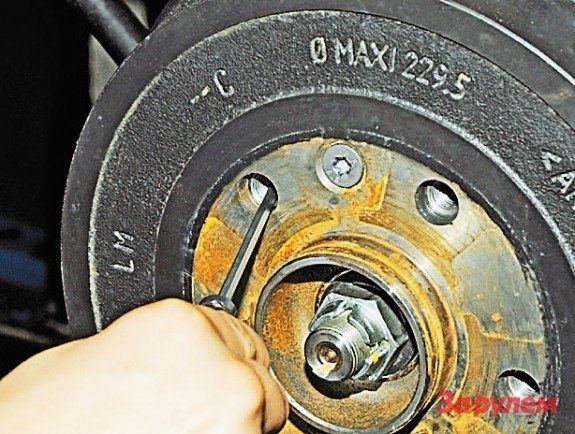

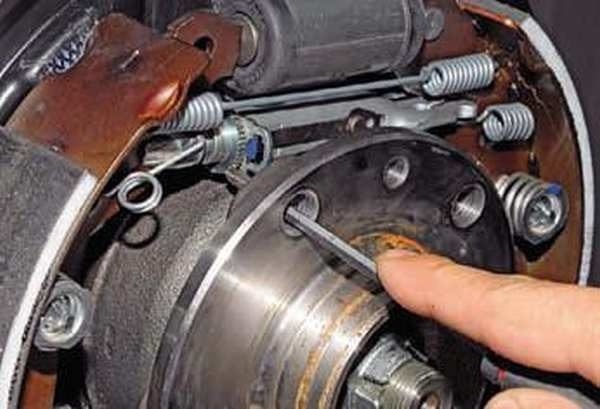

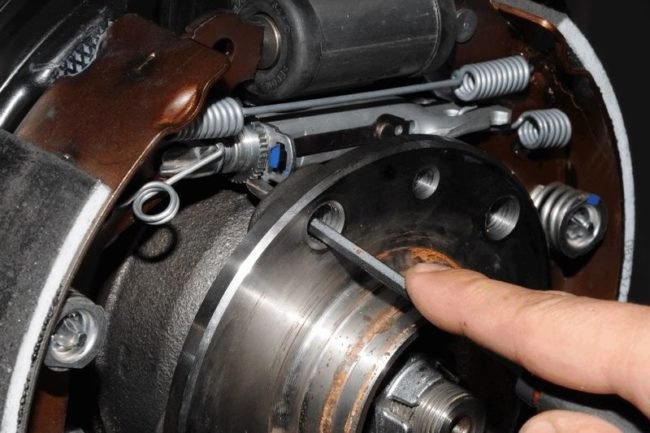

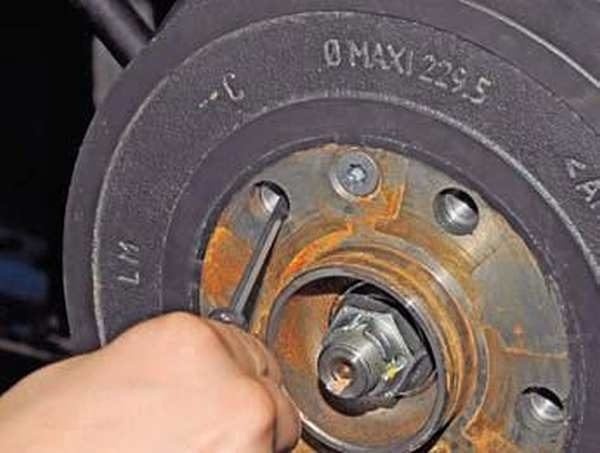

Чтобы соединить их и освободить барабан, нужно вставить плоскую отвертку в отверстие, предусмотренное для болта крепления колеса.

Далее на ощупь необходимо найти в механизме храповую гайку для контроля зазора башмаков и барабана и повернуть ее снизу вверх, уменьшив длину в проставке.

Гайка находится в верхней части тормозного барабана.

Для максимальной наглядности предлагаем вам фото устройства без барабана.

Вот как должно выглядеть положение отвертки внутри барабана.

Замена тормозных колодок на полноприводном автомобиле

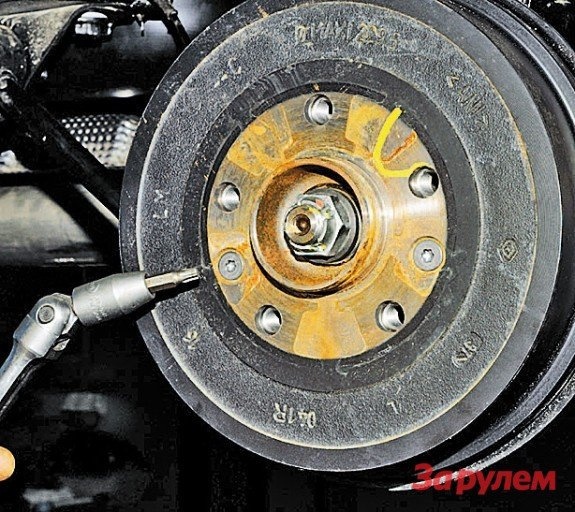

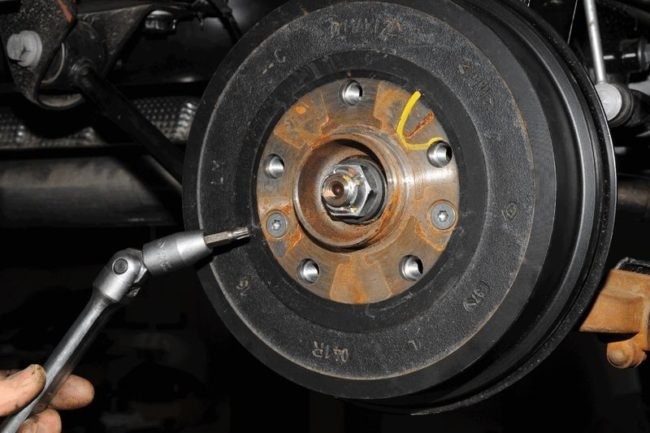

1. Ключом TORX-40 открутите два винта, которыми барабан крепится к ступице.

   Нужно открутить всего 2 болта.

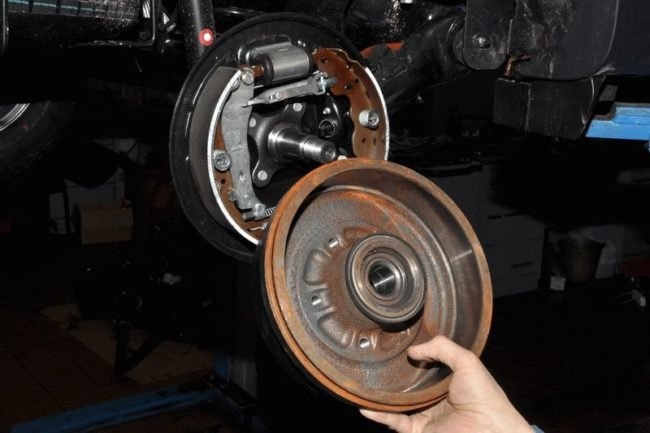

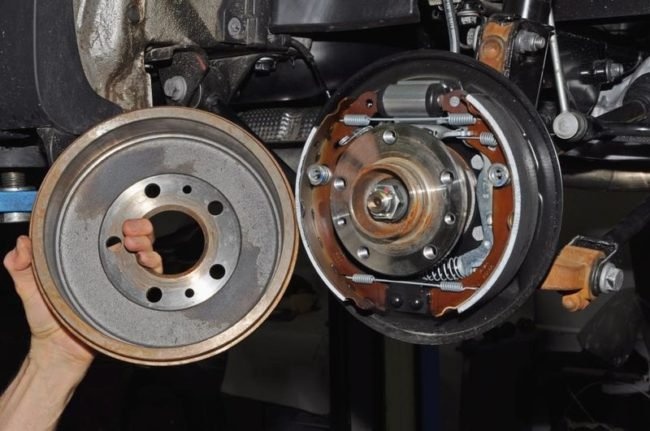

2. Снимите барабан.

   После соединения колодок и откручивания болтов барабан легко снимается с сиденья.

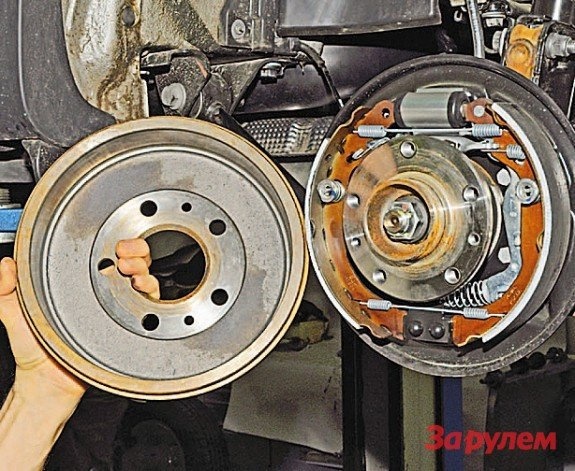

3. Сняв барабан, можно увидеть всю конструкцию тормозного механизма:

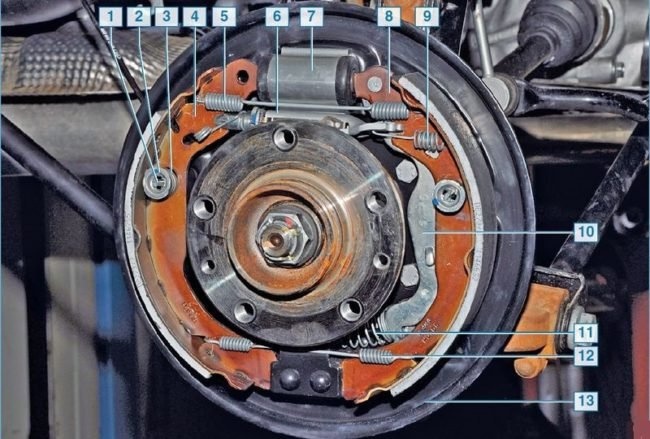

   Тормозной механизм заднего колеса Renault Duster 4 × 4 со снятым барабаном: 1 - опорная стойка; 2 - пружинная чашка; 3 - блок уплотнительной пружины; 4 - передний блок; 5 - верхняя стопорная пружина; 6 - распорка с дистанционным регулятором; 7 - колесный цилиндр; 8 - колодка тормозная задняя; 9 - пружина регулятора; 10 - рычаг включения стояночного тормоза; 11 - трос стояночного тормоза; 12 - нижняя стопорная пружина; 13 - тормозной щит.

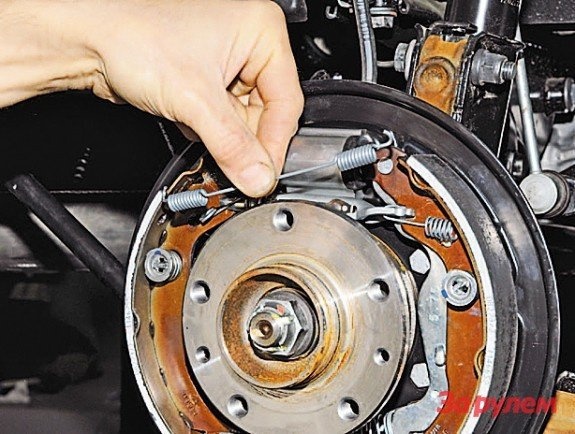

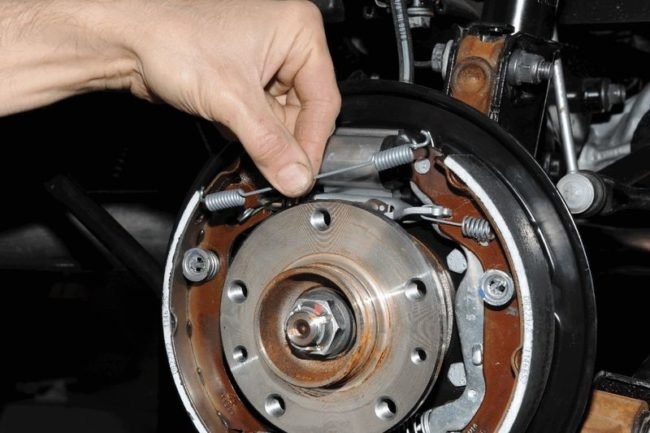

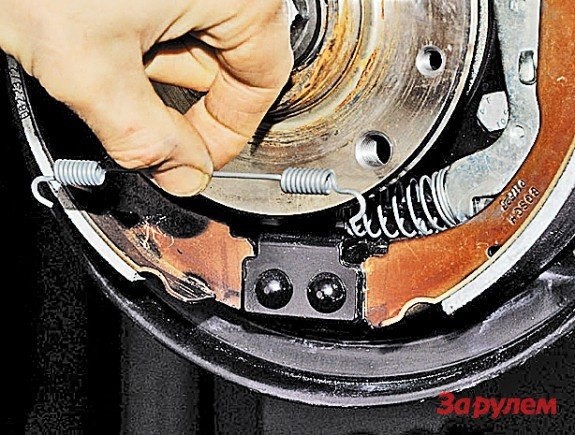

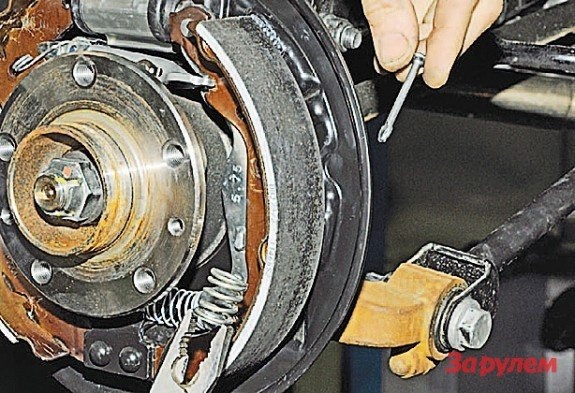

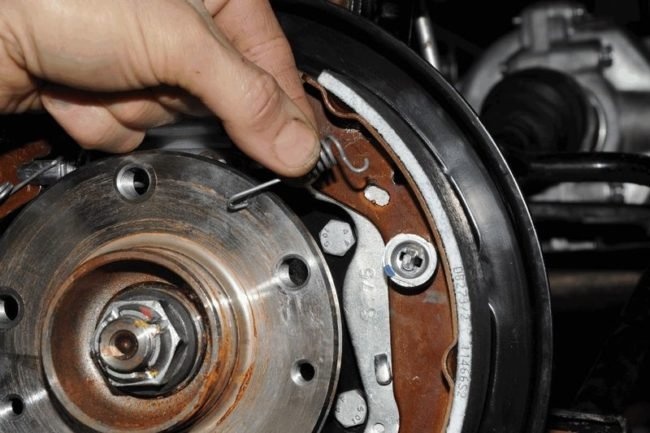

4. В первую очередь с помощью отвертки или плоскогубцев снимите пружину сверху с мест установки.

   Для снятия пружины достаточно поддеть только с одной стороны.

5. Ужимаем и снимаем.

   Снятую пружину необходимо заменить.

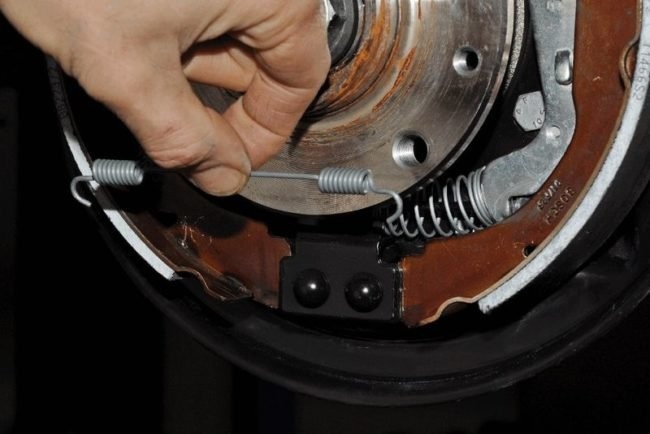

6. То же делаем и с прижимным элементом снизу.

   Эту пружину тоже следует заменить.

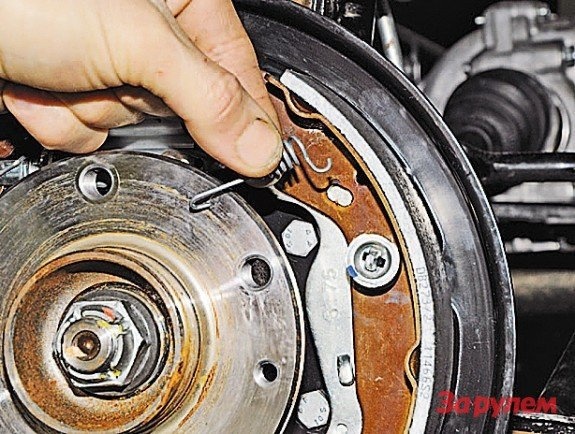

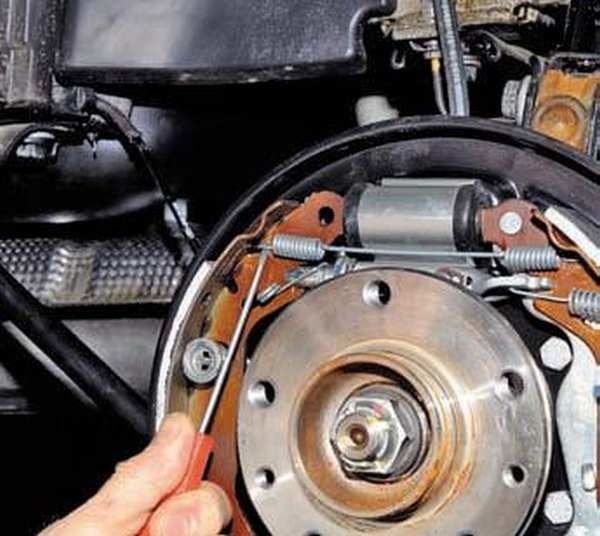

7. Отверткой поддеваем и снимаем пружину, управляющую регулятором люфта.

   Если осторожно поддеть отверткой, пружина легко выскочит из гнезда.

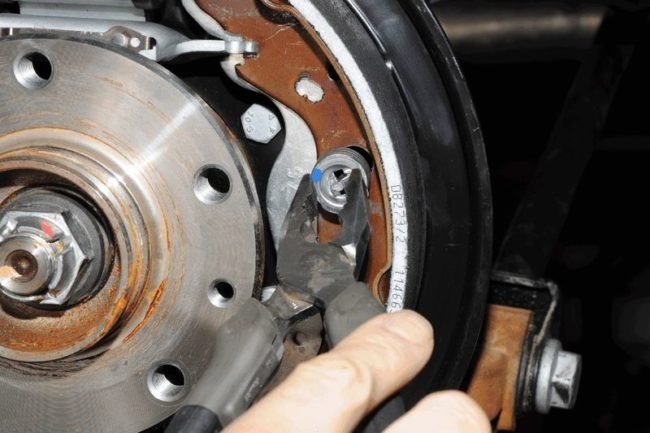

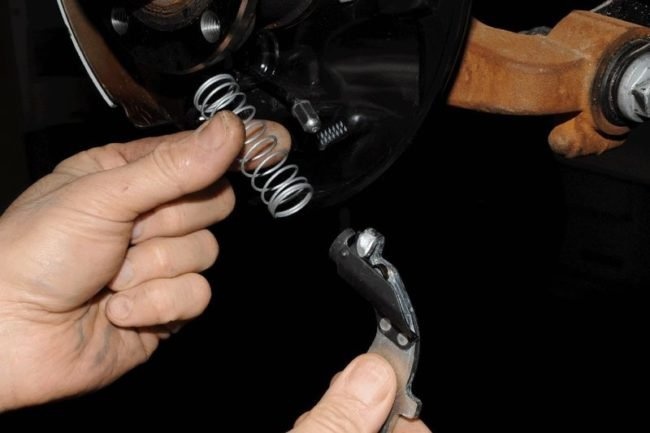

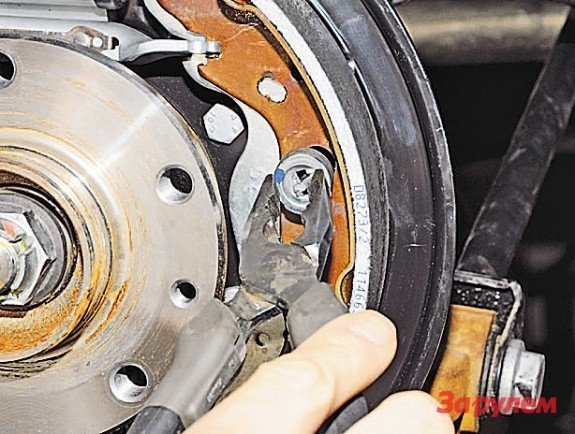

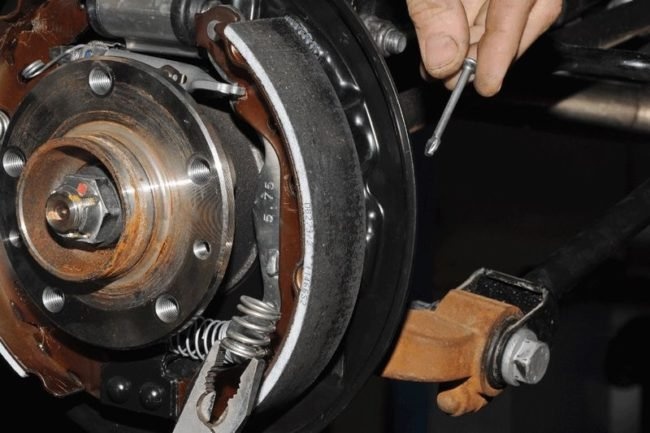

8. С помощью плоскогубцев вытаскиваем чашку и пружину держателя, пока отверстие в чашке не совместится с кончиком держателя.

   Опора легко выйдет, когда опорная ножка будет на одном уровне с отверстием.

9. Вынимаем из отверстия в щите механизма все отдельные элементы: чашку, пружину и опорную стойку.

   Эти детали не меняются, их просто нужно отложить.

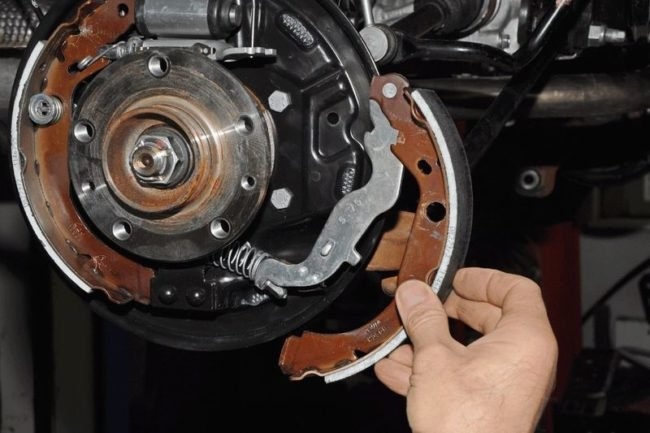

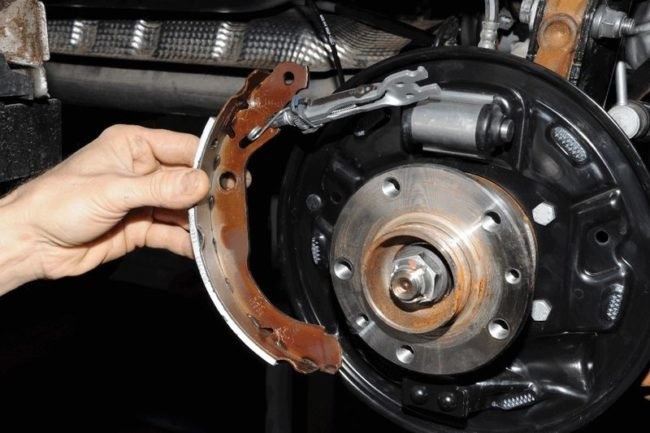

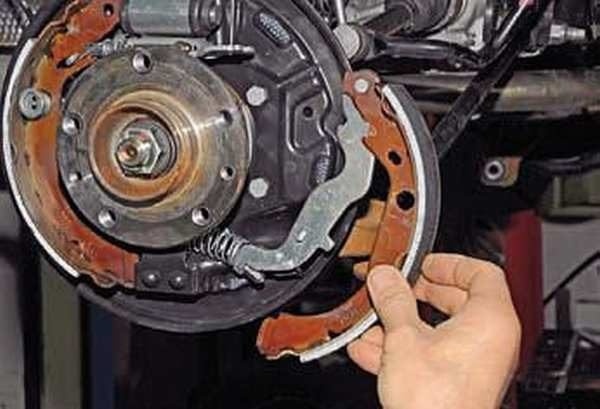

10. Снимаем блок сбоку.

    Вам просто нужно выбросить старые колодки.

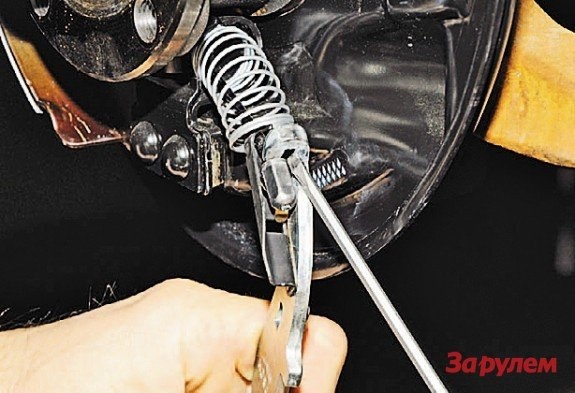

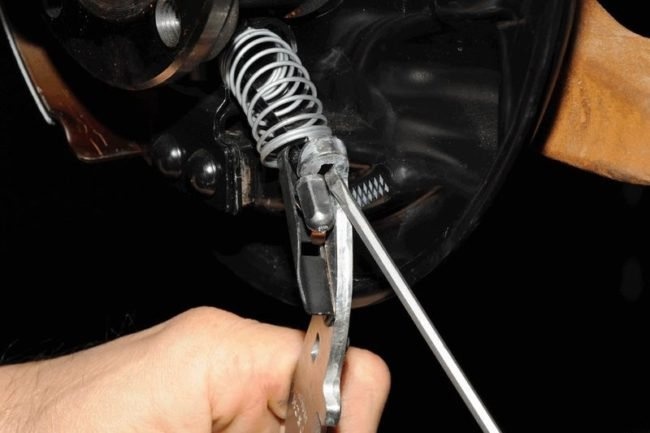

11. С помощью отвертки снимите наконечник стояночного тормоза с рычага колодки.

    Снимите кабель осторожно, чтобы не повредить оплетку.

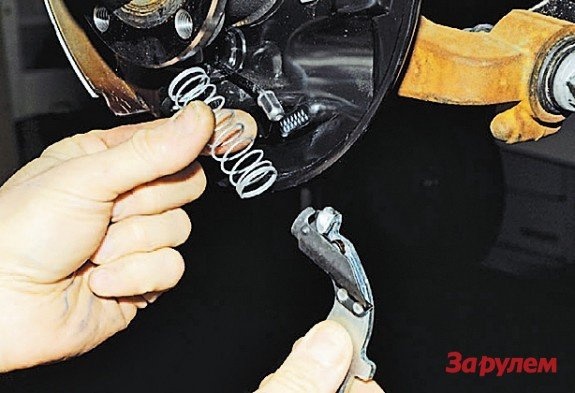

12. Далее снимаем тормозной элемент, наконечник троса и пружину.

    Отложим отдельно стоящие элементы.

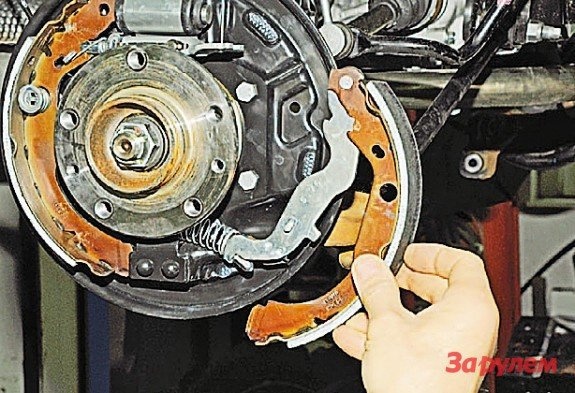

13. Далее спереди снимаем тормозную колодку, предварительно отключив пружину, а затем направляющую на храповом механизме.

    Снятый храповой механизм крепится к новым тормозным колодкам.

Перед установкой новых колодок проверяем герметичность тормозного цилиндра, а также очищаем всю поверхность от пыли и грязи. Далее зачищаем все резьбы на кончике откидной планки и гаек, смазываем храповой механизм консистентной смазкой.

Монтируем новые колодки аналогично снятию.

Меняем своими руками

Для замены задних колодок Рено Дастер необходимо поставить на ровную поверхность. Также в процедуре следует использовать весь набор деталей. То есть во время операции замены должно быть установлено 4 колодки. Если процедура затрагивает только один тормоз, во время движения автомобиль откатится в сторону.

Процедура начинается с того, что тормозная жидкость удаляется из бачка, расположенного под капотом, с помощью шприца. Впоследствии колесо снимается (или оба одновременно). Чтобы снять барабан, вам понадобится плоская отвертка. Последний необходимо поместить в отверстие, куда вкручивается болт крепления колеса. Затем отверткой необходимо найти и открутить гайку храповика, уменьшив тем самым длину проставки.

Процедура замены тормозных колодок у кроссоверов 4WD и 4WD немного отличается.

Замена на Renault Duster 4х4

С помощью гаечного ключа Torx-T40 открутите 2 винта, удерживающих барабан. После завершения операции не нажимайте педаль тормоза. Это может привести к тому, что поршни выступят из колесного цилиндра.

Тормоз заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:

• пружинная чашка;
• опорная поддержка;
• передние и задние колодки;
• нажимная пружина;
• пружины верхнего и нижнего растяжения;
• распорная планка;
• колесный цилиндр;
• губернаторская пружина;
• рычаг хода и трос стояночного тормоза;
• тормозной щит.

Замена четырех тормозных колодок (по две на колесо) на Рено Дастер осуществляется в следующие этапы:

• С помощью отвертки снимите верхнюю и нижнюю пружины сжатия.

• С помощью отвертки или плоскогубцев снимите пружину регулятора расстояния.
• С помощью плоскогубцев поворачивается пружинная чашка стойки опоры заднего подшипника. Он должен остановиться, когда канавка совпадет с хвостовиком.
• Убирается чаша с пружиной.
• Опора снимается с тормозной прокладки.

После завершения манипуляций необходимо проделать аналогичные действия в отношении детали, расположенной впереди.

После этого необходимо:

1. Снимаем задний фиксатор со щита.
2. С помощью отвертки с плоским лезвием отсоедините конец троса стояночного тормоза от рычага.
3. Снимите этот элемент и тросовую пружину.
4. Снимите передний блок и проставку после снятия пружины.

Перед установкой новых деталей очистите резьбу храповой гайки и кончик распорной планки. Затем на эти элементы наносится жир. Механизм, отвечающий за регулировку зазора, смонтирован сзади. Для этого вручную вкрутите кончик пробела в соответствующее отверстие.

Установка новинок на Дастер производится в обратной последовательности. Перед установкой барабана необходимо удалить с поверхности следы грязи и металлической стружки.

В конце концов, следует отрегулировать положение деталей, установленных на Дастере. Для этого нужно несколько раз нажать на педаль тормоза, а затем заблокировать ее. Затем несколько раз поднимите и опустите рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие в результате работы механизма регулировки расстояний между тормозными колодками и тормозными барабанами. Процедуру необходимо проводить до исчезновения посторонних звуков.

Наконец, проверьте уровень тормозной жидкости.

Замена на Renault Duster с передним приводом

Для замены деталей на одномоторном варианте Дастера разворачивают проставочный механизм, изменяя зазор между барабаном и изношенной деталью. Далее снимается защитный колпачок, установленный на подушке чаши. Гаечным ключом на «36» откручивается гайка, после чего барабан снимается.

В дальнейшем манипуляции, аналогичные описанным выше, проводятся в связи с Дастером 4х4. Наконец, рекомендуется затянуть новую самоконтрящуюся гайку с моментом затяжки 175 Н * м.

Заменить задние тормозные колодки на Рено Дастер можно как самостоятельно, так и обратившись в специализированный центр. Процедура занимает сравнительно мало времени и не требует специальных навыков. Однако важно запомнить процедуру и после замены колодок вернуть остальные компоненты тормоза в исходное положение.

2278-

Снимаем фиксатор и пружину конца троса.

Блок: 15/24 Количество персонажей: 50 Источник: https://www.zr.ru/content/articles/815867-zamena-kolodok-tormoznyx-mexanizmov-zadnix-koles-renault-duster/

Особенность замены тормозных колодок на переднеприводном автомобиле

1. Стыкаем колодки так же, как и в полноприводной версии.

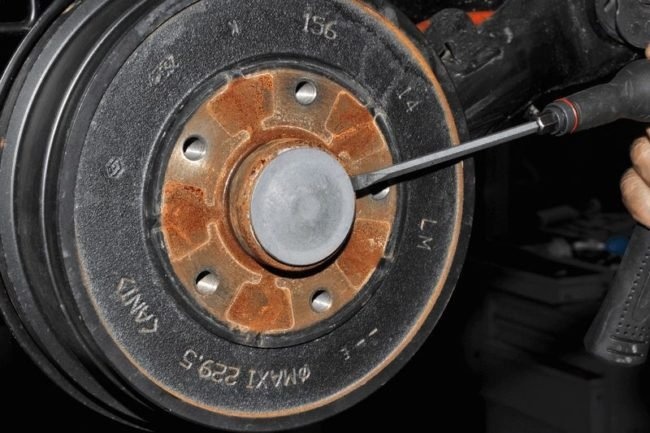

2. С помощью отвертки снимите защитный колпачок ступицы.

   Просто откладываем снятый колпачок в сторону.

3. Снимаем колпачок.

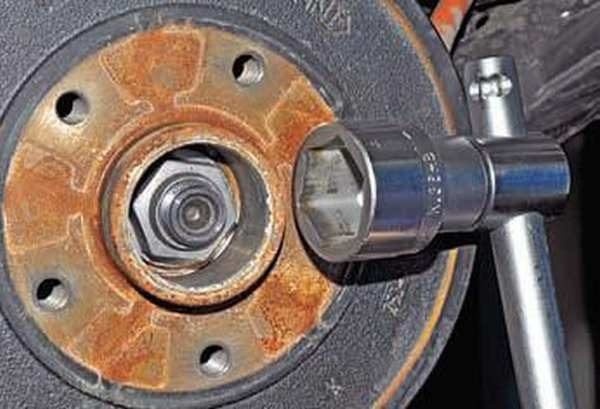

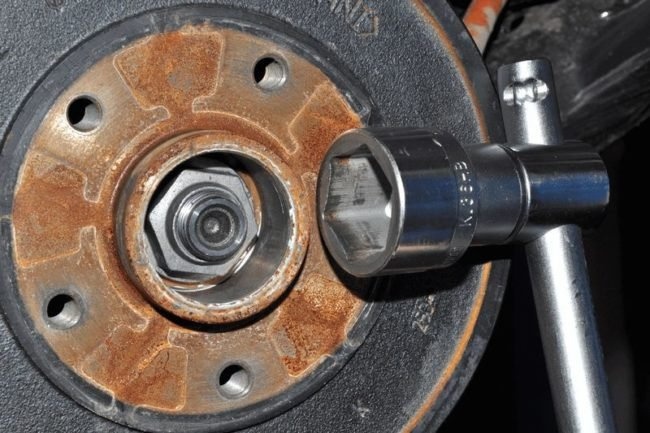

4. С помощью шестигранного ключа на «36» открутите гайку на подшипнике ступицы.

   Снятую гайку необходимо заменить новой.

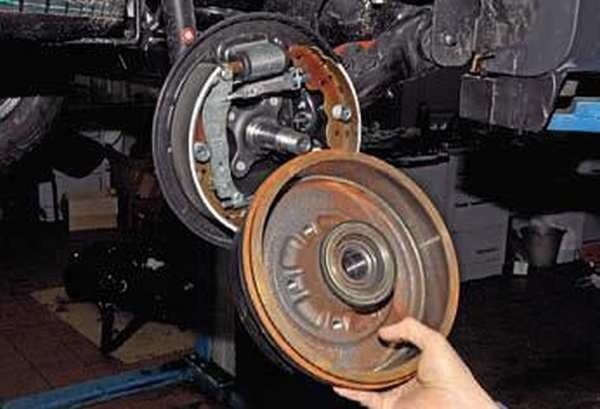

5. Снимаем барабан с подшипником (подробнее о замене ступичного подшипника на Рено Логан в этом материале).
